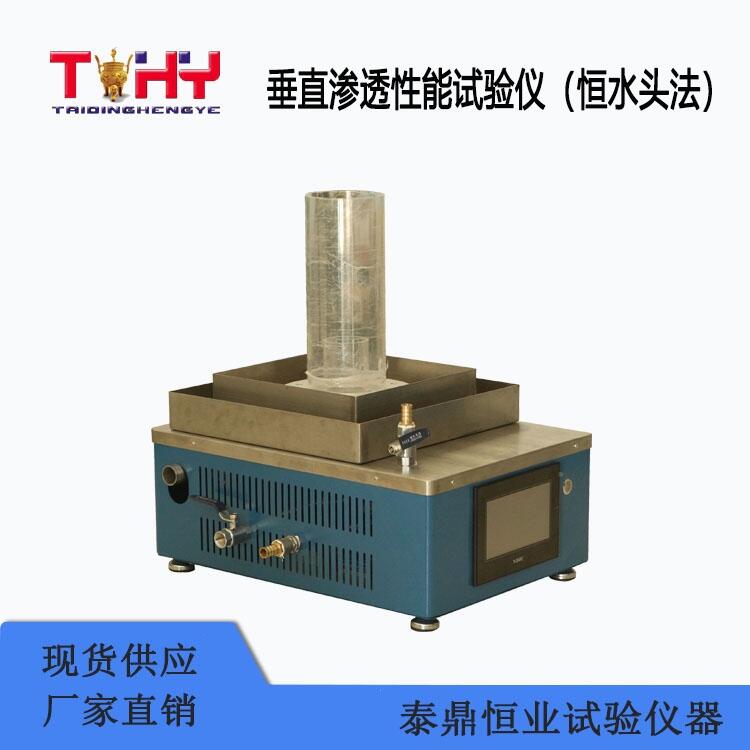

TD1141-1型垂直滲透性能試驗儀（恒水頭法）500
一 、根據滄州泰鼎實驗儀器有限公司根據中華人民共和國恒業標準：JTG E50-2006《公路工程土工合成材料試驗規程》中的T 1141-2006《垂直滲透性能試驗儀（恒水頭法）》開發研制的。適用于各類土工材料垂直滲透的測量，性能穩定，方便實用。
二、原理：在規定條件下，測定垂直通過單層土工布的水流量。
三、技術參數：
1、水頭壓差：250mm
2、夾持器內徑：50±0.5mm
3、適用試樣厚度：20mm
4、時間控制器：0 -999.9秒任意設定，控制精度0.1S
5、量 筒：1000ml（測量精度10ml）
6、水位指示計：分度值，1mm
7、溫度范圍：0-50℃±0.1℃
8、電 源:220V±10％ 50Hz
四、儀器結構
儀器有機座、容器、夾持器、控制管路、控制電路等部分組成。(見外形圖）
1、機座12前方裝有控制面板，面板上裝有啟動鍵8，時間計數器9，電源開關10，機座下面裝有4只可調墊腳13，調節使儀器水平，
2、夾持器21通過定位支承銷19安放在內容器6內，內外容器連成一體，各有出水口與管路相通，上夾持器與有機玻璃水位量筒連一體，下夾持器通過螺母將試樣夾緊，夾持器按放在定位支撐銷19上，水位量筒有刻度，以便觀察。
3、控制管路，進水口16外接穩壓水源，流量控制開關5控制水流大小，時間 計數器控制電磁閥動作使水由排水口17或測試口11流出。按下啟動鍵8計數器開始計時，當時間未達到設定值時，水由測試口11排出，此時將測試口流出水全部收集 ，再用量筒測出收集水量，當時間達到設定值，電磁閥動作水由排水口流出，當實驗完成，打開放水口18將儀器內水排干。
五、工作條件
1、儀器放置在平整，穩固的工作臺上
2、供水壓力穩定，水壓波動不宜過大。
3、環境溫度：10-25℃
六、操作步驟
1、將夾持器20取出，松開螺母21，將試樣平整放在下夾持器上，壓上夾持器擰緊螺母將夾持器放在支撐銷上。
2、接通電源，打開電源開關，設置好時間，然后按啟動鍵，時間開始計時，電磁閥工作，到達時間停止，再按啟動鍵重新開始工作。
3、確定放水口18處于關閉狀態，進水口16接穩壓水源后，打開流量開關5，將出水嘴2對準水位量筒4往儀器內注水，直至水位超過試樣平面達到內容器6的高度，此時水頭壓差為零。
4、待水平面穩定后繼續注水，水開水溢出內容器，調節流量控制開關5使水固定在標準規定中的壓差，此時溢出水由排水口17流出。
5、待水頭穩定后，按下啟動鍵8，時間開始計時，同時電磁 閥工作，此時溢出水通過測試口11流出，收集此水，當達到設定時間后，電磁閥動作關閉測試口，再用量筒測出水的具體數值。
6、在進行上述步驟的同時，讀取溫度計上的溫度，水溫應在 18℃～22℃
7、在做下一試樣重復上述步驟，試驗完畢。
8、關掉電源開關9，拔下插頭14.
9、打開放水閥18將儀器內水排空，擦拭干凈。
六、裝 箱 單
主機 1臺
說明書 1份
合格證 1份
連接水管 1根
水位筒 1個
