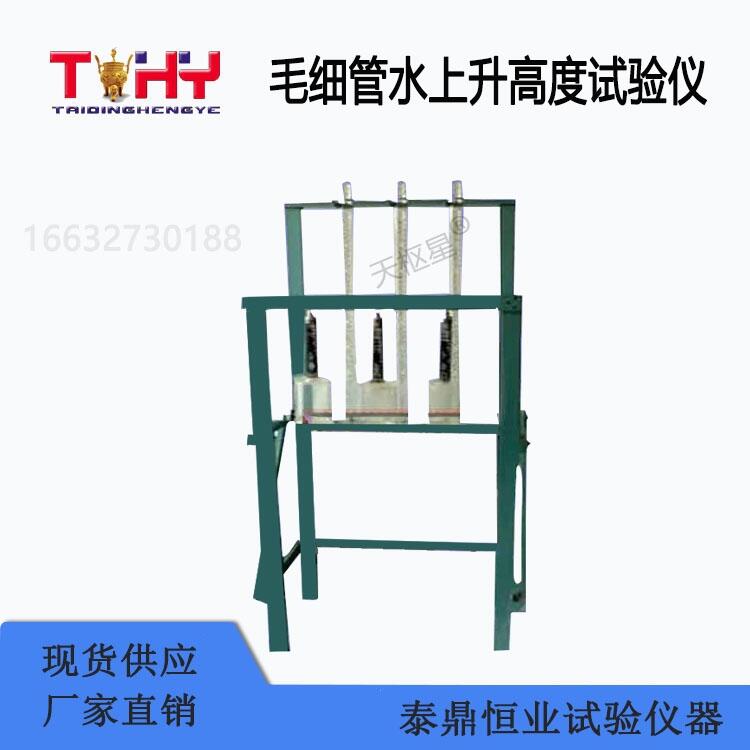

一、TD128-1型毛細管水上升高度試驗儀產品介紹
TD128-1型毛細管水上升高度試驗儀是由滄州泰鼎恒業試驗儀器有限公司是滄州泰鼎試驗儀器有限公司根據中華人民共和國恒業標準：JTG E40-2007《公路土工試驗規程》中的TD128-1993《毛細管水上升高度試驗》定制生產的。
TD128-1型毛細管水上升高度試驗儀可以直接觀測土的毛細管水上升高度和速度，用于估計地下水位升高時路基被浸濕的可能性和浸濕的程度。
二、TD128-1型毛細管水上升高度試驗儀結構：
主要結構為：試驗架、有機玻璃試驗管、有機玻璃盛水桶、掛簧及掛繩等。
本儀器每臺配三套試驗管，可同時做三組試驗。同時還可以根據客戶需要定制更多通道的毛細管水上升高度試驗儀。
三、TD128-1型毛細管水上升高度試驗儀實驗步驟：
1 裝好毛細管試驗儀，將底座的墊圈和銅絲網墊好，然后有機玻璃管擰緊，同時將管上排氣孔和小孔全部擰上蓋，對于毛細水上升高度較大的土，如需要兩根或兩根以上的管時，應先準備好接口、螺栓，以便隨時拼接。
2 毛細管試驗儀 1-掛繩 2-特制彈簧 3-盛水筒 4-塑料管 5-鋁蓋 6-有機玻璃土樣管 7-接口 8-M10毫米小洞及螺蓋 9-底座10-試驗架 11-銅絲布 12-多孔圓銅板 13-排氣孔 14-橡膠墊圈
3 取具有代表性的風干土樣5千克左右(每個管需土2.0--2.5kg左右)，借漏斗分數次裝入有機玻璃管中，并用搗棒不斷振搗，使其密實度均勻。當裝滿一根管后，若需要繼續拼接時，用膠布將兩管包好，外用接口接上，擰緊固定螺栓，繼續將土樣裝入，同時邊用搗棒振搗，直至裝滿為止。頂端蓋上鋁蓋。
4將有機玻璃管放入裝好的試驗架上，固定管身，使其垂直。
5 將盛水筒裝滿水，蓋上蓋子，擰上彈簧，接上塑料管，掛上掛繩。
6用水平尺控制盛水筒水面比有機玻璃管零點高出0.5--1.0cm，然后固定掛繩于掛鉤上，這時筒內水面高度將始終保持不變。
7接通塑料管和有機玻璃管底部的接口，然后開啟排氣小孔，使空氣排出，直到孔內有水流出時，擰緊螺帽。
8 從小孔有水排出時計起，經30.60min，以后每隔數小時，根據管中土的顏色，測記該時的毛細管水上升高度，直至上千穩定為止。
9 若需要了解強烈毛細管水上升高度，可將筒壁小洞蓋打開，依次用小勺取出土樣，測其含水量。
