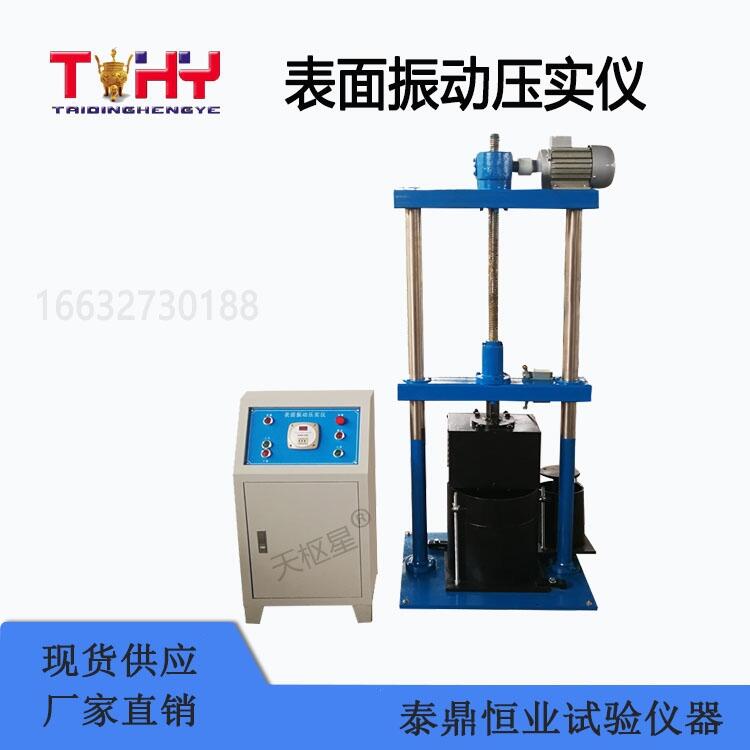

一、TD133-1型表面振動壓實儀概述：
TD133-1型表面振動壓實儀是由滄州泰鼎恒業試驗儀器有限公司根據《中華人民共和國行業標準JTGE40-2007》中的《公路土工試驗規程》中的《TD133-1993表面振動壓實儀法》開發研制的。對于無粘性自由排水土的干密度的測定，擊實試驗法德曲線型試驗曲線是多峰或無顯著峰值，這表明該法對這類土已不是最適合方法了，而且擊實法確定的干密度常常低于振動壓實實驗結果。新增了此法和振動臺法，作為粘性粗粒土和巨粒土的干密度測定的基本方法，表面振動器法與振動碾壓工況相似，操作簡便，試樣在振動壓實過程中不易產生分離現象。
技術參數：
1、電源電壓：380V、220V
2、升降功率：370W
3、振動功率：750W
4、振動頻率：47.5HZ-50HZ
5、激振力：10-80KN
6、試驗時間：數量0-999秒、任意設定
7、夯板作用在試樣表面靜壓力：18Kpa
8、試筒規格：鐵制大筒一個內徑：280mm、鐵質小筒一個內徑：152mm。
產品特點及原理：
1、表面振動壓實儀對于無粘性自由排水土的干密度的測定，擊實試驗法的曲線型試驗曲線是多峰或無顯著峰值，這表明該法對這類土已不是合適的試驗法了。而且擊實法確定的“干密度"常常低于振動壓實試驗的結果。英國標準BS1377，瑞典SS027109均規定對于高滲透性土采用表面振動壓實儀法。我國行業標準《公路土工試驗規程》（JTGE40-2007）結合公路科學研究所的試驗研究，新增加了此法和振動臺法作為無粘性粗粒土巨粒土的干密度測定的基本試驗法。
2、表面振動器法與振動碾壓工況相似，操作簡便，試樣在振動壓實時不產生分離現象。振動臺法操作復雜，試樣在震動壓實過程中易產生分離現象，因此，JTG40-2007推薦優先采用表面震動壓實儀法，而且此法還可以用于粗粒土大三軸試驗，滲透試驗，混凝土材料試驗及基層材料試驗等制件工作。
