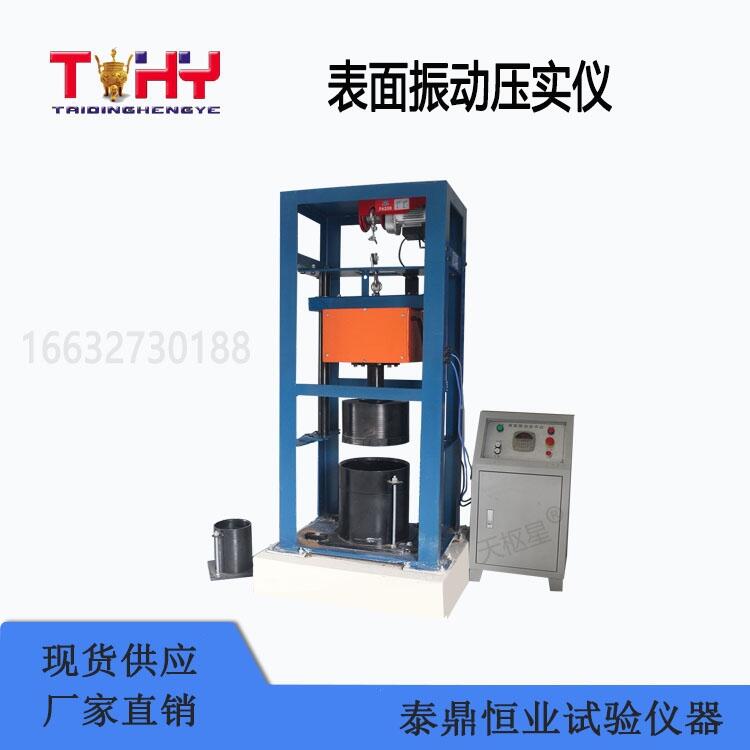

一、TD133-2型表面振動壓實儀概述：
TD133-2型表面振動壓實儀是由滄州泰鼎恒業試驗儀器有限公司根據《中華人民共和國行業標準JTGE40-2007》中的《公路土工試驗規程》中的《TD133-1993表面振動壓實儀法》開發研制的。對于無粘性自由排水土的干密度的測定，擊實試驗法德曲線型試驗曲線是多峰或無顯著峰值，這表明該法對這類土已不是最適合方法了，而且擊實法確定的干密度常常低于振動壓實實驗結果。新增了此法和振動臺法，作為粘性粗粒土和巨粒土的干密度測定的基本方法，表面振動器法與振動碾壓工況相似，操作簡便，試樣在振動壓實過程中不易產生分離現象。
二、TD133-2型表面振動壓實儀技術參數：
1、靜壓力：1900N±10％（可調）
2、激振力：6800-6900N（可調）
3、振動頻率：28-30HZ
4、圓柱體試件模具
鋼模：內徑152mm 高170mm 壁厚10mm
鋼模套環：內徑152mm 高50mm 壁厚10mm
5、梁式試件模具（選配）
鋼側板：長450mm 寬180mm 厚150mm
鋼墊塊：長450mm 寬100mm 厚25mm
三、TD133-2型表面振動壓實儀原理：
振動夯板在試樣表面做垂直振動壓實被自上而下傳播，顆粒菱角剪裁破碎后，顆粒位置重新排列，移動到相應于土工試驗規格標準條件下的穩定位置，從而土體得到壓實。
