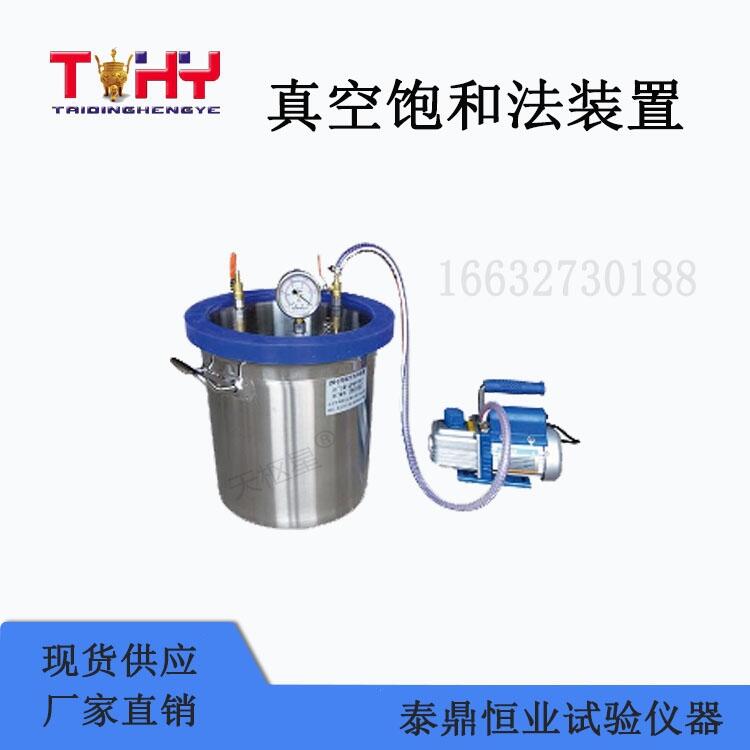

真空飽和法裝置TD0102-4型真空飽和法裝置
一、用途：
本裝置系根據GB／T50123-1999土工實驗方法標準之“試樣制備和飽和”章而制作的真空飽和裝置（真空泵另購）。本裝置采用1Cr18Ni9Ti不銹鋼材料制作而成，具有容積大（300x300高），重量輕之特點。
二、技術參數：
1、 根據GB/T50123-1999土工實驗方法標準制作
2 、有機玻璃飽和缸：內徑300mm，高300mm；
3、 抽氣速率（L/s）：1
4、 極限真空：6×10-2
5 、進氣口內徑：Φ8
三、主要組成部分
1 、真空泵；
2 、飽和缸；
3、 真空表；
4、 抽氣開關以及進水開關等。
四、使用方法：
使用本裝置飽和土樣時，按照GB／T50123-1999，裝樣將本裝置用真空橡管（附件）與真空泵（抽氣機）連接，接通電源前：
1、將先將“蓋”上的兩閥門關閉（一只真空閥，一只注水閥）。
2、對蓋微加壓力，啟動真空泵，徐徐開啟真空閥（過快開閥會導致真空泵噴油）。此時真空壓力表則示真空值，本裝置工作正常。
