CC6102R是一個鎖存型的霍爾效應開關IC，采用先進的BiCMOS制程制造，具有優異的溫度穩定性和很高的抗機械應力性能，產品zui高工作溫度可以達到125°C。CC6102R采用動態失調消除技術以及芯進電子專利保護的溫度補償技術，大幅降低了由于封裝應力，環境溫度變化等因素造成的失調電壓，使產品磁靈敏度持高度的一致性。CC6102R包含穩壓輸出模塊，霍爾薄片，信號放大模塊，動態失調消除模塊以及帶有限流保護的功率輸出級。當磁場南極靠近CC6102R標識面，磁場強度達到閾值時，功率管導通，輸出低電平。當磁場北極靠近CC6102R標識面，磁場強度達到閾值時，功率管截止，輸出高電平。內置的穩壓輸出電路模塊可以讓芯片工作在2.5V至28V電源電壓范圍。
CC6102R內置上拉電阻，應用時無需外掛上拉電阻。
CC6102R提供TSOT23-3封裝，符合RoHS規范，產品的使用環境溫度范圍為-40~125°C。

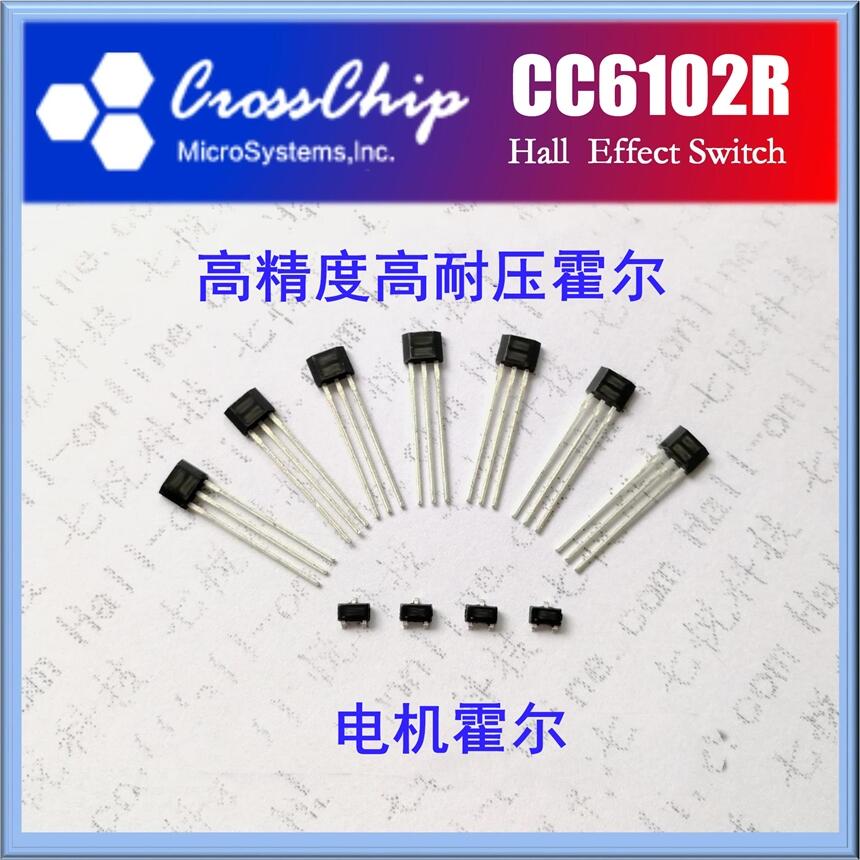

貼片封裝如圖：
插件封裝如圖：
