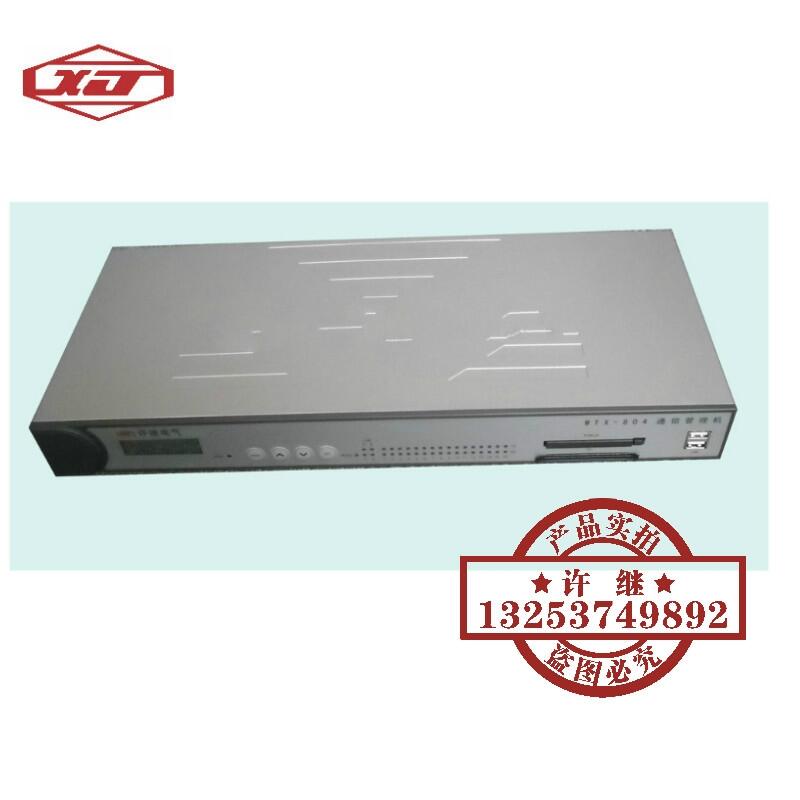

許繼WTX-804 通訊管理機
1、概述
WTX-804 數據采集裝置是本公司新研發的通訊監控產品，可以對大型光伏發電站進行監控，匯總后利用監控后臺系統顯示數據信息。數據通訊裝置用于處理光伏電站每個通訊單元的數據，可與不同品牌的并網逆變器進行通訊，既可以對單臺并網逆變器進行監控，也可以對大型光伏發電站的數十臺乃至上百臺并網逆變器進行監測。
許繼WTX-804 通訊管理機
2、產品特點
● 逆變器通信及數據處理
● 匯流箱的通信及數據處理
● 采集處理環境監測數據：日照強度、風速、風向、室外溫度、電池板溫度、變壓器溫度等
● 可保存本光伏監測單元所有運行數據，包括電氣、環境、故障、狀態等參數實時保存。
● 工業級的可靠性：0~60℃寬操作溫度，9~30 VDC 電源輸入，高 MTBF。
● 功耗小，小于 3.8W
● 外型精巧，尺寸僅 210mm(L)x115mm(W)x37mm(H)
3、技術指標
● 采用高速核心處理器，SDRAM 16MB。
● 串行通信接口 8 個，接口方式：RS485，每個串口速率可達 460.8K bps，2500V 光電隔離接入逆變器、匯流箱監測單元、電能檢測儀及計量單元。
● 高速以太網 10/100M 接口2個，作為與分站監控電腦和上級遠方主站服務器的通信接口，可實現雙網冗余通信。
● 模擬量數據采集4-20mA或0-5V可選，輸入數量0-8路，精度0.2%，可采集環境溫度、輻照度、雨量等各種環境信息數據。
● 數字量采集，24V 無源干接點輸入數量0-4 通道，2500V 光電隔離 防抖參數：0-999mS 可設；用于采集環境狀態信息。
許繼WTX-804 通訊管理機
4、與主機通信方式
● Ethernet 10/100Base-Tx * 2
● TCP/UDP 網絡協議
● DNS Client, Web Server
● 通信模式 : TCP Server, TCP Client, UDP
● 接頭類型 : RJ45
