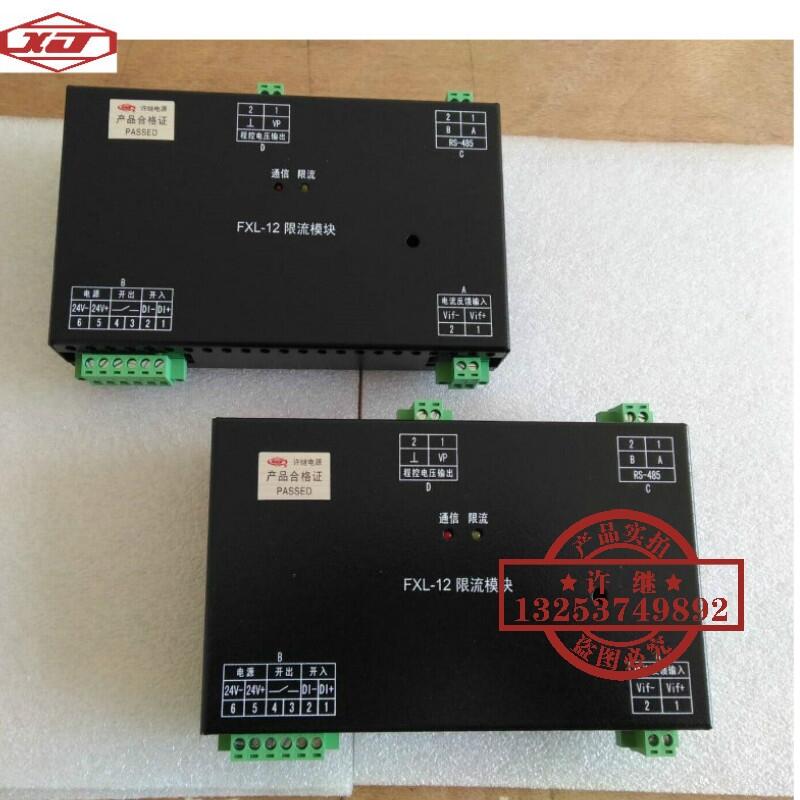

充電監控模塊的作用是負責監控整流模塊的工作狀態。根據電源系統整流模塊的不同配置類型，有FXL-11和FXL-12兩種型號的充電監控模塊供選擇，其中：
FXL-11充電監控模塊與ZZG12系列整流模塊配套使用
FXL-12充電監控模塊與ZZG13系列整流模塊配套使用。
主要特點：
◇采用高速單片機系統，開關量輸入、輸出和通信接口采用光電隔離，模擬量輸入、輸出采用線性光耦隔離，隔離電壓達3000Vdc。
◇充電電流采用閉環PI調節電路，調節速度快，穩流精度高，抗干擾能力強。實現真正意義上的對蓄電池自動恒壓、限流充電控制。
◇對系統運行的關鍵數據進行存儲，當集中監控模塊故障時，自動進入安全模式控制整流模塊的輸出，保證正常的充電電壓和電流。
◇充電監控模塊作為電源監控系統的必選控制設備，與集中監控模塊串聯熱備份工作，其正常與否均不影響系統正常工作。
◇采用模塊化結構設計，系統集成方便快捷。
