產品簡介
1.1工作原理

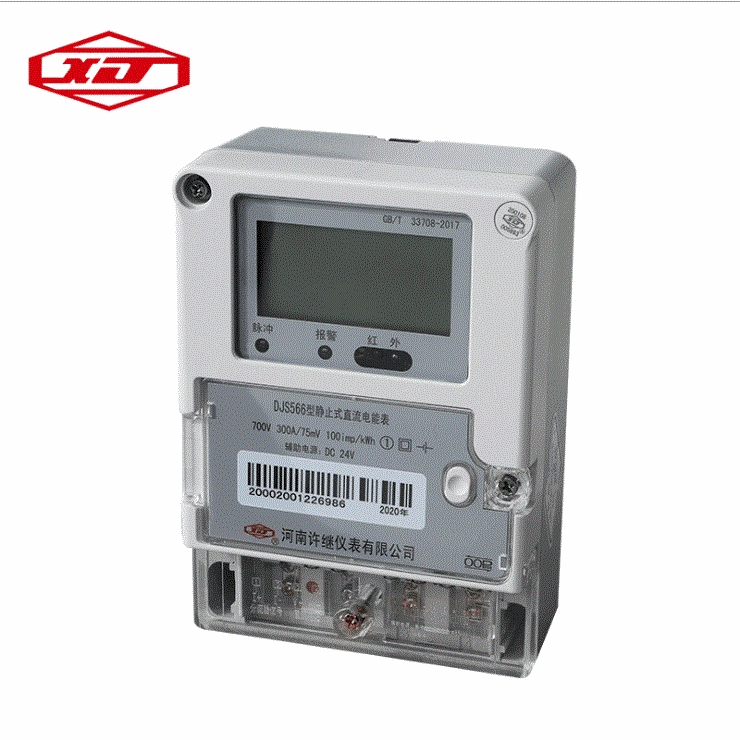

DJS566直流電子式電能表由測量單元、數據處理單元、通信單元等組成，具有電能量計量、數據處理、實時監測被測設備的電壓、電流、功率值，信息交互等功能。通信方式可采用RS485通信作為遠程抄表的方式，也可采用手持終端進行點對點的紅外通信方式抄表。
電能表工作電源采用輔助電源供電方式，電源規格為直流DC24V。
1.2技術規格
1.2.1 電能表規格參數
電能表規格參數見表1
表1 直流電能表規格參數表
|
電能表型號 |
準確度等級 |
參比電流（zui大電流）(A) |
參比電壓（V） |
脈沖常數(imp/kWh) |
|
DJS566 |
1級 |
300（360） |
700 |
50 |
1.2.2 電能表基本誤差
a）參比電壓下的基本誤差限
在參比電壓Un下，電能表的基本誤差不應超過表2規定的誤差限值。
表2 參比電壓下的基本誤差限
|
電流范圍 |
基本誤差限/% |
|
0.01Ib≤I＜0.5Ib |
±1.5 |
|
0.5Ib≤I≤Imax |
±1.0 |
b) 參比電流下的基本誤差限
在參比電流Ib下，電能表的基本誤差不應超過表3規定的誤差限值。
表3 參比電流下的基本誤差限
|
電流范圍 |
基本誤差限/% |
|
0.1Un≤U ＜0.4Un |
±1.5 |
|
0.4Un≤U ≤1.1Un |
±1.0 |
