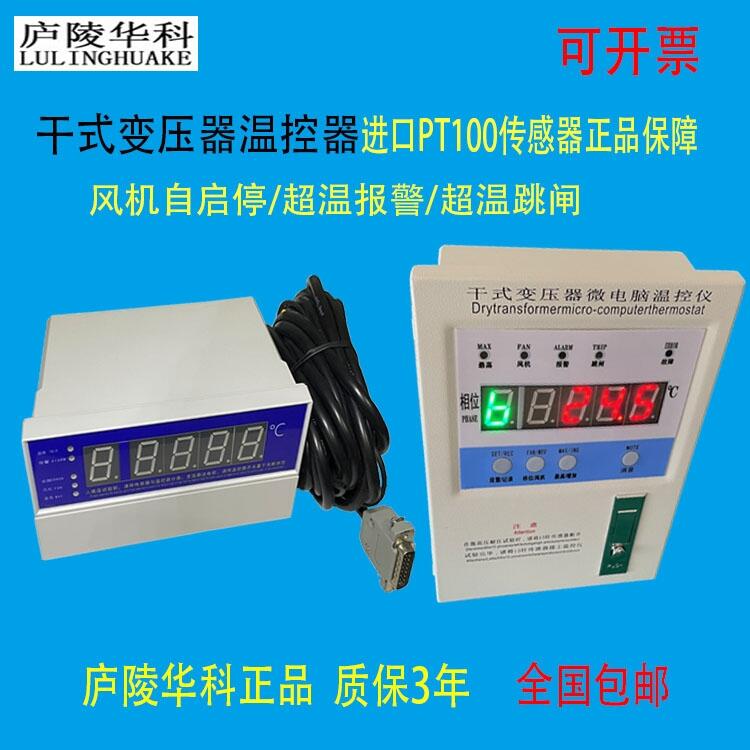

HK-LDB10F干式變壓器溫控器說明書
產品技術參數：
1測溫范圍： -30℃－200℃
2測溫精度： 0.5% FS±１個字
3 分辨率： 0.1℃
4 工作電壓：AC176Ｖ～AC242Ｖ( 50~60Hz )可定制AC380V
5 功耗： 5VA
6 風機繼電器觸點容量：10A/220VAC
7 報警、跳閘、故障繼電器觸點容量：10A/220VAC
8 儀表重量：＜4Kg
9 儀表外形尺寸：320mm×260mm×80mm（高×寬×深）
1、檢測并巡回展示三相線包（鐵芯）繞組溫度或只顯示三相線包（鐵芯）繞組中溫度最高的一相繞組溫度。巡回顯示時每相顯示約8秒。
2、故障聲光報警：傳感器故障時相應的A、B、C故障指示燈亮，機器內發出嘀嘀聲并接通報警觸點。顯示器顯示X—Err，X表示出現故障相位。
3、風機啟動和關閉功能：當三相線包繞組中有一相溫度達到設定的風機啟動溫度值時風機自動啟動，風機啟動時風機指示燈亮。當三相線包繞組中沒有一相溫度大于設定的風機關閉度值時風機自動關閉。未接傳感器時，風機處于啟動狀態。
4、超溫報警功能：當三相線包繞組中有一相溫度達到設定的超溫報警溫度時溫控器發出聲、光報警，并接通報警輸出端子，以提供一個開關信號，給遠方的控制柜發出聲光報警。
5、自動跳閘功能：當三組線包繞組中有一相達到設定的跳閘溫度值時，溫控器接通跳閘輸出端子，以提供一個開關信號給遠方的控制柜，啟動跳閘電路。（為防止因偶然因素觸發跳閘特設有約6S延時）。
6、手動啟動關閉風機功能：按風機鍵，風機啟動，再按風機鍵，風機關閉。如手動啟動風機而沒有手動關閉風機，則風機啟動約15分鐘后自動關閉。
7、風機定時檢測功能：為避免風機長時期不啟動而銹蝕堵轉損壞，特設有風機定時檢測功能，定時啟動時間可設定，范圍為0-199小時，到設定值時溫控器自動檢測一次啟動風機約2分鐘，輸入000時則取消該功能。
8、“黑匣子”功能：可記錄溫控器斷電的三相線包（鐵芯）繞組溫度，以及本
機的工作狀態。
