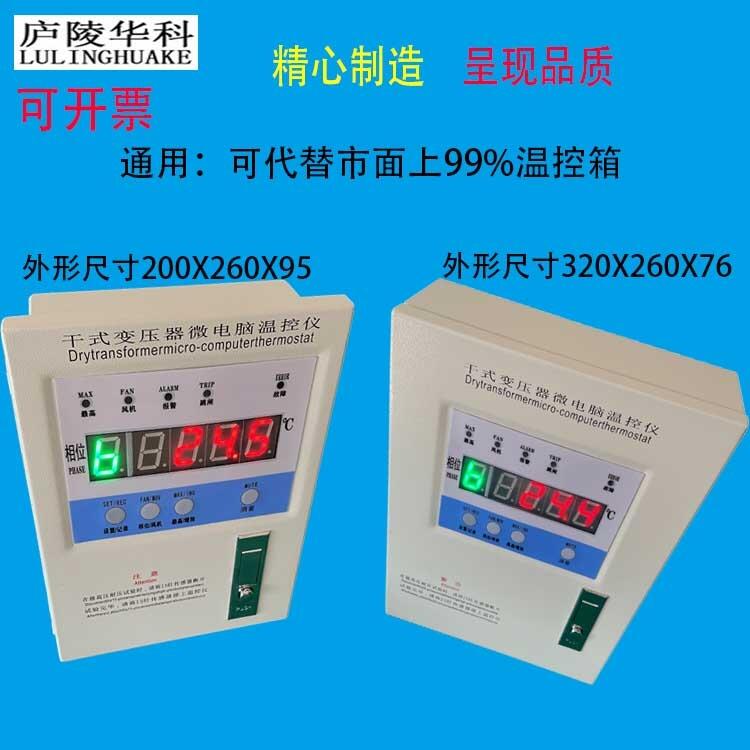

鐵殼HK-BWD3K320掛壁式干變溫控器功能
工作狀態：利用三相（或鐵芯）繞組線包中的三只（四只）PT100/鉑熱電阻來檢測干式電力變壓器線包的溫升，當某一項溫度達到了預設值時，干式變壓器溫控器會自動處理，啟動風機降溫，如風機在使用過程中出現問題或達不到降溫的效果，則干式變壓器溫控器會發出高溫報警提醒值班人員進行處理，如果沒有人去處理干式變壓器溫控器就會自動切斷干式變壓器的電源，已干式變壓器的安全，避免高溫?fù)p壞。
指示燈作用說明：1.顯示三相或鐵芯溫度大值時大指示燈亮。2.巡回顯示三相或鐵芯溫度時巡回指示燈亮。3.風機運行：風機指示燈亮，風機啟動控制繼電器觸點閉合(有源輸出)。4.超溫報警：超溫指示燈亮，機內發出嘀嘀聲，超溫報警繼電器觸點閉合。5.超溫跳閘：跳閘指示燈亮，超溫跳閘繼電器觸點閉合。6鐵芯報警：鐵芯報警指示燈亮，鐵芯繼電器觸點閉合。7.A、B、C三相傳感器故障時相應A、B、C指示燈亮或總故障燈亮，機器內發出嘀嘀聲,故障繼電器觸點閉合,故障原因?yàn)閭鞲衅鲀?nèi)部開路或未接傳感器。
鐵殼HK-BWD3K320掛壁式干變溫控器面膜指示與接線圖參考
