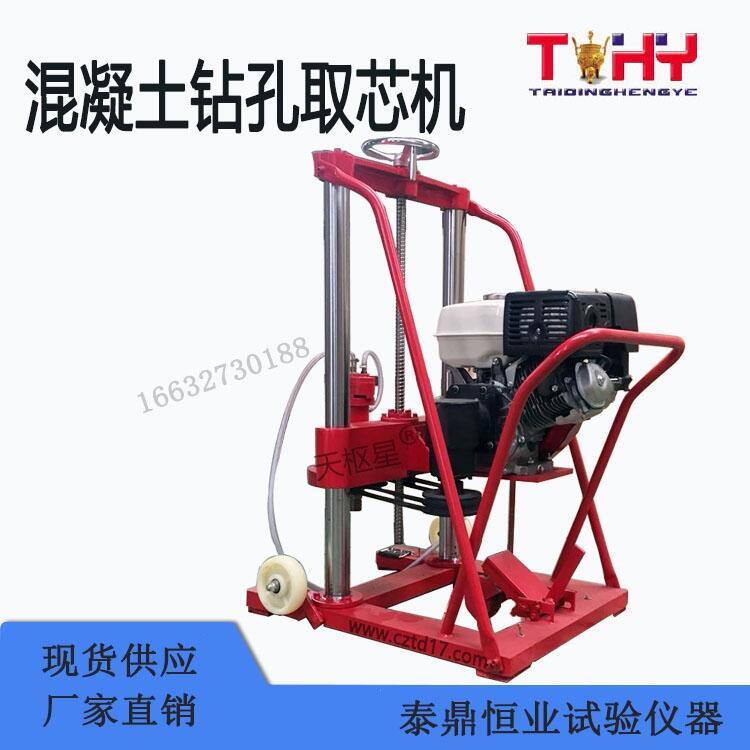

TDHZ-20Q型混凝土鉆孔取芯機是由滄州泰鼎恒業試驗儀器有限公司根據鉆取混凝土,水泥,瀝青路面,巖石等多種物質設計的。本機不需要電源,鉆孔以及取樣定位尺寸準確,鉆孔后表面光潔,且對鉆取物體的不會發生意外破損?；炷零@孔取芯機采用原裝進口本田發動機為動力,具有外觀美觀,結實耐用,啟動方便,運轉可靠,操縱簡便,配備市場上人造金剛石簿壁鉆頭,,并可配置電打火裝置。
二、技術參數：
1、鉆孔取芯直徑：∮200mm
2、鉆孔取芯深度： 550mm 650mm 700mm
3、鉆孔取芯深度：3、輸出轉速：800-1200轉/分
4、功率：5.5馬力 重量：160kg
5、功率：9.0馬力 重量：200kg
6、功率：13馬力 重量：260kg
7、主軸轉速：800-1200r/min
8、機器重量：160kg 180kg 200kg
9、動力：本田發動機
10、外型尺寸： 480×250×880mm
三、設備的安裝：
1、該拖掛式取樣機需要一臺汽車進行拖掛牽引，設備隨機配備一件掛板和加
固角板，可將其焊在汽車尾部上，用于汽車與拖掛取樣機的連接。
2、第一次安裝拖掛式取樣機時，可通過該機拖掛系統上的掛勾在掛板的孔內
進行上下調整，達到汽車焊接掛板離地的高度后，使取樣機車架基本水平，
然后固定六個螺栓。
3、汽車尾部焊接的掛板在安裝拖掛式取樣機掛勾后，請用直徑36mm的螺栓軸
栓好原則上應保證掛板與掛勾的上下間隙愈小愈好，客戶可用直36mm的
墊圈來調節取樣機的前后水平高度。
四、鉆孔操作流程：
1、拖掛取樣設備停穩后，請固定好車架前面的兩個支承桿并將其鎖緊。
2、裝好鉆頭，放下取樣機的機頭，使鉆頭先接觸地面后，輕輕壓手柄使整機向
上抬起4~5公分，并同時放下兩個后支承桿并將其鎖緊后，將機頭向上提起
并掛靠在側擋桿之上，此時鉆頭刀口應離地面4~5公分。操作人員可啟動發
動機。
3、鉆孔作業前請檢查水箱內水是否裝滿，鉆頭接觸地面鉆孔之前應打開鉆頭
邊的水龍頭，對鉆頭進行冷卻。
4、鉆頭接觸地面之后，輕輕下壓手柄桿，并慢慢將汽油機油門開關開至。
使鉆頭在地面上割出園環槽，在鉆頭鉆孔穩定時，進行鉆孔并達到要求深
度。鉆孔作業結束后，通過手柄桿抬起取樣機機頭，使鉆頭離開地面，并將手柄桿掛在側擋桿上，再將油門開關關至最小位置，使汽油機熄火關掉水龍頭。汽車拖掛取樣機開離該取芯點，將車開至下一個取樣作業點。鉆下一個孔時按以上述操作程序進行。
5．用夾芯鉗，夾取砼芯。
五、注意事項：
1、拉繩起動汽油機，如拉三次不起動，可按汽油機后注油按鈕三次再起動。
2、短距離行車，可提起支腿并夾緊。長距離行車，將汽油機頭提起掛在立軸上掛板勾之上，四個支腿提起掛在勾后，其后再夾緊支腿，方可行車。
3、汽油機風門的大小極易影響發動機的啟動。（特別注意）
六、設備的保養：
1、冬夏季齒輪箱內應換一次油，以延長設備的使用壽命及提高設備的使用效
率。夏季可采用耐磨潤滑脂，冬季可采用耐磨齒輪箱油（或脂）。
2、為保證設備的高運作效率，請每天在兩根導向軸和齒條及支撐桿上加一次
油。
3、設備閑置期間，請遮蓋好發動機，以防雨水或灰塵進入發動機，影響設備的正常使用。
七、安全防護：
1、該設備應由專人進行操作，操作人員應佩帶公路專用的醒目防護服裝。
2、公路取芯作業時，設備前后應設置安全警示標志。
