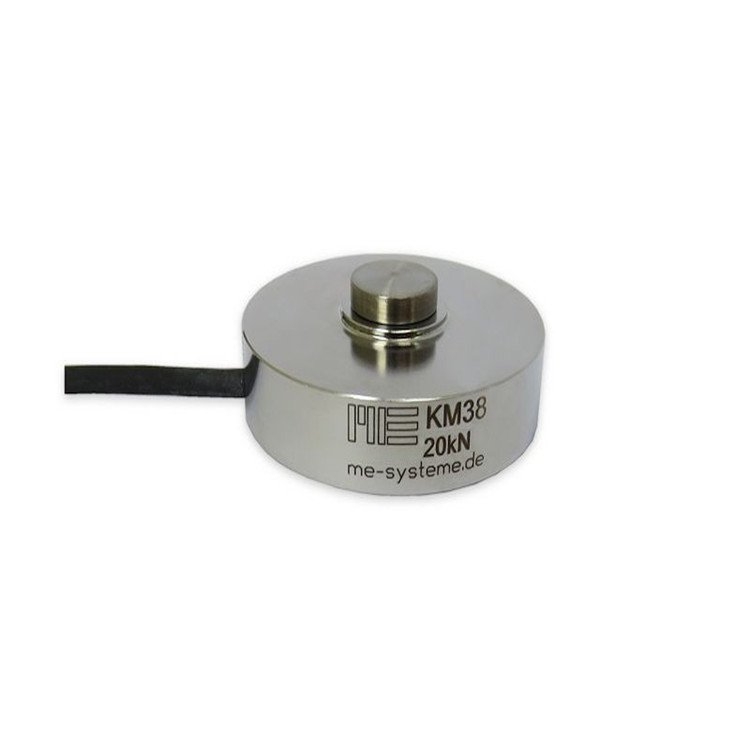

ME-SYSTEME稱重傳感器KM381kN2kN5kN10kN ME傳感器 感測器
感測器>力傳感器>KM ::稱重傳感器>KM38
類型：稱重傳感器；
公稱力：1kN，2kN，5kN，10kN，20kN;
精度等級：1％；
尺寸：?38毫米x 10毫米;
力傳遞：內孔：?7mm；
連接：3 m電纜STC-31V-4;
材質：不銹鋼；
重量：80克
優勢：
精度高，精度等級提高到大約0.2％；
傳感器的選擇；
使用特殊的校準配件；
重復校準測試；
仔細的配置和校準過程；
傳感器內部和測試機上的調整更好
具體價格以實際咨詢?yōu)闇?zhǔn)！具體價格以實際咨詢?yōu)闇?zhǔn)！具體價格以實際咨詢?yōu)闇?zhǔn)！
電話微信16602602297 QQ3142152758 北京志鴻恒拓科技有限公司
詢價=品牌+型號+數量+公司信息
描述
微型力傳感器KM38的扁平結構和通孔特別適合于測量螺栓的預緊力。
但是通孔7mm也適合于引入力傳遞。 使用球形蓋，力傳遞可以定心并形成
沒有橫向力。
通過引入半襯板或棱柱，這些力傳感器可以適應滾動力的測量。
底部的三個M2.5螺紋孔可用于安裝傳感器或安裝棱鏡。
ME-SYSTEME稱重傳感器KM381kN2kN5kN10kN ME傳感器 感測器
技術數據
力傳感器類型稱重傳感器
力方向壓縮
力導入加載按鈕尺寸1?13,5x1
傳感器固定圓環
尺寸2?38x4,5
操作力150％FS
額定位移0.06毫米
橫向力極限50％FS
材質不銹鋼
固有頻率5 kHz高度10 mm
長度或直徑38毫米
彎曲力矩極限5 Nm
電氣數據
輸入電阻780歐姆
公差輸入電阻80±
輸出電阻703歐姆
公差輸出電阻5±
絕緣電阻2x10 ^ 9歐姆
勵磁電壓的額定范圍f 2.5 5 V
激勵電壓f 1 10 V的工作范圍
零信號0.05 mV / V
額定輸出1 mV / V / FS
精度等級1％
相對線性誤差0.1％FS
相對零信號磁滯0.05％FS
溫度對零信號的影響0.02％FS / K
溫度對特性值的影響0.02％RD / K
相對蠕變0.1％FS
連接數據連接類型4導線斷開連接的名稱STC-31V-4
電纜長度3 m
溫度額定溫度范圍f -10 70°C
工作溫度范圍f -10 85°C
儲存溫度范圍-10 85°C
描述
符合DIN EN ISO / IEC 17025的20 kN力的工廠校準，用于根據DIN ISO 9001：2008監測測試材料，具有5種負載水平和3組測量值。
KM38 Calotte傳感器KM38的Calotte
GSV-1H測量放大器，位于高帽式導軌外殼中，用于帶應變傳感器。模擬輸出-10V + 10V，極限頻率250Hz，4
輸入靈敏度從2.0mV / V開始。
GSV-2TSD-DI臺式機殼中的測量放大器，用于帶應變傳感器。串行端口RS232，USB端口，模擬輸出-5V + 5V，限制
頻率260Hz，輸入靈敏度3.5mV / V。
GSV-3USB鋁制外殼中的測量放大器，用于帶應變傳感器。極限頻率1250Hz，輸入靈敏度2 / 3,5 / 10 mV / V。
GSV-6K
插頭外殼中的模擬量測量放大器，用于帶應變片的傳感器。模擬輸出可配置，TEDS，采樣頻率
1Hz 25kHz，輸入靈敏度可配置0.1mV / V 8mV / V
