絕對值編碼器
BISS-C輸出說明書（4.0版）
★在使用編碼器前，請完整閱讀下面的說明，正確使用！
|
機械參數 |
電氣參數 |
||
|
轉速 |
6000轉/分 |
工作電壓 |
10-30Vdc (5Vdc可定制） |
|
主軸負載 |
軸向40N，徑向100N |
消耗電流 |
< 50mA (24Vdc)空載 |
|
抗沖擊 |
1000m/s2(6ms),等于100g |
輸出信號 |
BISS串行信號 |
|
抗振動 |
200m/s2(10-2000Hz),等于20g |
線性分辨率 |
1/4096FS和1/8192FS |
|
允許軸向竄動 |
±1.5mm |
工作圈數 |
4096圈（256圈/64圈可選） |
|
允許徑向跳動 |
±0.2mm |
重復定位精度 |
小于2Bit |
|
外形結構 |
60mm外徑，實心軸，盲孔軸 |
工作溫度 |
-40℃~85℃ |
|
連接形式 |
8芯屏蔽電纜或航空插頭 |
儲存溫度 |
-40℃~85℃ |
|
l 具有安全鎖（Sa fety-Lock TM）式設計的堅固軸承結構，可以提供更高的抗振動性和防安裝誤差性 l IP68防護等級和寬廣的工作溫度范圍-40℃...+85℃ l 機械齒輪技術，具有永久斷電記憶功能 |
性能優化 l 高精度，位置數據的數據刷新率≤4us l 通過RS422實現高分辨率反饋 l 控制周期短。時鐘頻率最快可達10MHz l 國際標準BISS信號格式 |
接線圖：
|
功能 |
Vcc |
GND |
CLOCK+ |
CLOCK- |
DATA+ |
DATA- |
DIR |
MID P |
屏蔽 |
|
顏色 |
棕色 |
白色 |
綠色 |
黃色 |
灰色 |
粉色 |
藍色a |
黑色b |
粗紅色 |
|
a. DIR—旋轉方向，低電平時，默認為面對轉軸順時針數據增加，加工作電源高電平時，方向改變?yōu)槟鏁r針數據增加； b. MID P—中點定位，當與高電平短觸時，當前位置數據輸出為整個數據的中點位置；正常工作時，與電源0V連接。 c. Clock/Data為四線的RS422模式，±5V,一對時鐘觸發、一對數據輸出； |
|||||||||

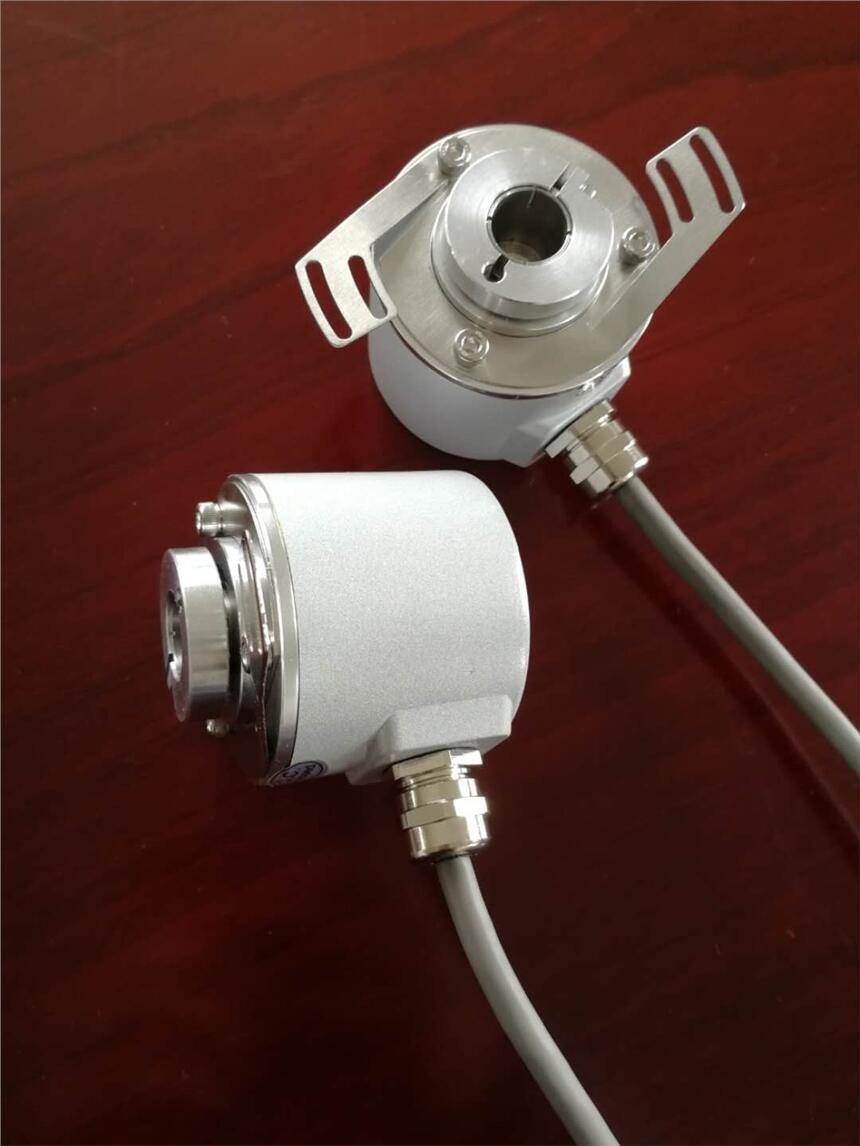

機械尺寸圖：
夾緊同步法蘭 ( 電纜輸出或插頭輸出可選 )
60mm外徑 6/8/10mm軸徑可選 20mm軸長 軸向出線可選
盲孔型/半通孔法蘭 ( 電纜輸出或插頭輸出可選 )
60mm外徑 8-15mm孔徑可選 20mm孔深 軸向出線可選
標準BISS時序圖：
基本參數：
注意事項：（如未仔細閱讀注意事項，而造成編碼器的損壞，不在質保范圍內。）
* 編碼器屬精密儀器,請勿敲擊、撞擊或跌落編碼器,尤其在轉軸端，請輕拿輕放,小心使用。
* 保證編碼器電源在10-30Vdc范圍內,并做好隔離,防止電網內大型起動電氣對編碼器產生沖擊。
* 在強電磁干擾的環境下,延長信號線應使用推薦的專用線,如對絞屏蔽電纜。
* 編碼器信號線應做到良好接地：2米之內的近距離,電纜里面的屏蔽網兩端均應接地；較遠距離,編碼器金屬外殼接地,編碼器自帶電纜屏蔽網懸空,信號延長電纜屏蔽網在信號接收端單端接地；若信號電纜較長或在戶外使用時,應將信號電纜套上金屬鐵管,并且金屬管兩端接地使用。
* BISS信號線是帶電壓的，使用時應防止信號線短接或與電源短接；禁止帶電插拔，通電時確保電纜各芯線同時接通。編碼器必須斷電并無靜電焊接或連接，先焊接或連接0V線；排線時，請勿猛力拉拽電纜。
* 編碼器的防護等級為IP65,可防水使用，但編碼器轉軸處請勿浸水。
* 編碼器軸與機械連接應選用專用的柔性聯軸器，推薦使用ZH69401。
