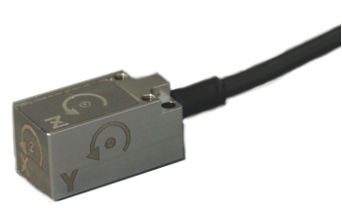

KYOWA3軸陀螺儀傳感器GSAT-A-900
型號
GSAT-A-900
GSAT-A-900-J
體積小、重量輕3方向的同時測量角速度的補償。
額定容量:±15.71 rad / s (±900 deg / s)
尺寸:10×8×20 mm
額定功率:約2.0 v
推薦外加電壓:dc±2.5 ~±5.0 v(兩個電源使用時)
允許沖擊負荷:9807 m / s2
優越性
●耐沖擊性強;
●姿態測量較佳
●小型三軸加速度共ama-a- 2/5機身上部配備的可能
規格
性能
額定容量 ±15.71 rad / s (±900 deg / s)
非直線性 ro±0.5%以內
遲滯現象 ro±0.5%以內
額定輸出功率為 約2.0 v
環境特性
允許溫度范圍 -10℃~ 60℃
溫度補償范圍 5℃~ 40℃
零分的溫度影響 ro /℃±1.0%以內
電氣特性
允許外加電壓 兩個電源使用時:dc±6.0 v
使用單電源時:dc 12 v
推薦外加電壓 兩個電源使用時:dc±2.5 v ~±5.0 v
※使用單電源的情況下請參照說明書。
無負荷時的輸出 ro±10%以內
電纜 【傳感器部】
.04mm29，心盾聚乙烯約7米，外徑2.7mm
【播放部】
0.05mm24，約1米的心屏蔽塑料，外徑2.6mm，
尖頭連接器插頭prc03-12a 10-7m(gsat-a-900-j 3 rt01-pe7m)
(盾是沒有被連接到主機)
機械特性
允許負荷 1000%
允許沖擊負荷 9807 m / s2(1000 g)
橫向靈敏度 ro 10%以下
質量 約10 g(不包括有線)
外形尺寸圖
