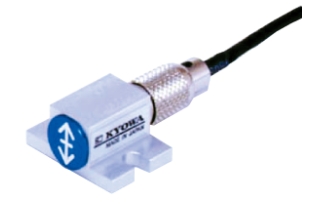

KYOWA小型加速度轉換器ASM-1KCBV
型號
ASM-1KCBV
半導體應變規受感部使用的小型輕量的加速度轉換器上,被測量身體的振動模式的影響在口里,因此汽車沖撞試驗在內的加速度和振動測量,可以應用。
額定容量:±9807 m / s2
尺寸:16×7.7×12.5 mm
額定功率:1.5 mv / v以上
響應頻率范圍(23℃):dc ~ 3.5 khz(靈敏度偏差±5%)
優越性
●小型輕(約4.3 g),因此口里振動模式的影響
●負荷120%
●為了ダンピングオイルレス溫度沒有的頻率特性和相位特性的影響
●shift口里no為傾銷的地位
●主機連接器素以,有可能交換電纜容易
●3軸測量用的座mount正在被準備(別売)
規格
性能
額定容量 ±9807 m / s2(±1000 g)
非直線性 ro±1%以內(ro±0.5%以內是期權)
遲滯現象 ro±1%以內
額定輸出功率為 1.5 mv / v (3000×10-6弊端)以上
負數靈敏度差異 ro 1.5%以下
環境特性
允許溫度范圍 -20 ~ 60℃
溫度補償范圍 5 ~ 40℃
零分的溫度影響 ro /℃±2%以內
輸出溫度的影響 -0.25 ~ % /℃
電氣特性
允許外加電壓 2 v dc只
推薦外加電壓 2 v dc只
輸入抵抗 120ω-±20%
輸出抵抗 120ω-±20%
電纜 0.035 mm24,心盾7米,外徑1.7 mm,
專用電纜(轉換器方面:mr01-p4f,測定器方面:r05-pb5m)
(盾是沒有被連接到主機)
機械特性
允許負荷 120%
響應頻率范圍 dc ~ 3.5 khz(靈敏度偏差±5%)(23℃)
座共振頻率 30 khz±20%
橫向靈敏度 ro 3%以下
質量 約4.3 g
各預售 3軸mount s ma-10a(粘合劑固定用)
3軸mount t ma-10b停下(螺絲固定用)
變換有線tt-18
外形尺寸圖
