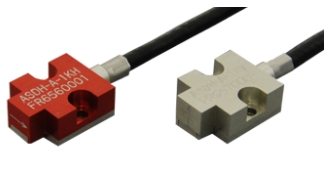

KYOWA小型加速度轉換器ASDH-A-1KV
型號
ASDH-A-1KV
ASDH-A-1KH
ASDH-A-2KV
ASDH-A-2KH
no反傾銷類型。 汽車碰撞試驗的車身和紙業的加速度測量的適合。
(專利注冊濟)
靈敏度方向
垂直(asdh-a-1kv / 2 kv)
水平(asdh-a-1kh / 2 kh)
有兩種。
額定容量:±9807 ~±19613 m / s2
尺寸:10×4.7×12.5 mm
額定功率:1.2 mv / v以上
響應頻率范圍(23℃):dc - 4 khz(靈敏度偏差±5%)
優越性
●橫向靈敏度1%,比以往產品大幅提高
●靈敏度方向是垂直,水平兩種類型的準備
●3軸上的使用,考慮到質量中心,尖端附近部署
規格
性能
額定容量 ±9807 m / s2(±1000 g)
非直線性 ro±0.5%以內
遲滯現象 ro±0.5%以內
額定輸出功率為 1.2 mv / v (2400×10-6弊端)以上
負數靈敏度差異 ro 1%以下
靈敏度方向 垂直
環境特性
允許溫度范圍 -20 ~ 60℃
溫度補償范圍 5 ~ 40℃
零分的溫度影響 ro /℃±0.5%以內
輸出溫度的影響 ±0.1% /℃以內
電氣特性
允許外加電壓 12 v ac或dc
推薦外加電壓 2 ~ 10 v ac或dc
輸入抵抗 500 ~ 1000ω-
輸出抵抗 500 ~ 1000ω-
電纜 0.05mm24，心屏蔽乙烯7米，外徑2.6毫米，尖頭連接器插頭（r05-pb5m）
(盾是沒有被連接到主機)
機械特性
允許負荷 200%
響應頻率范圍 dc - 4 khz(靈敏度偏差±5%)(23℃)
座共振頻率 23 khz以上
橫向靈敏度 ro 1%以下
質量 約1.4 g(不包括有線)
外形尺寸圖
