PCM扭矩稱重傳感器TQ-RT8-2.5Nm
型號
TQ-RT8-0.5Nm
TQ-RT8-2.5Nm
TQ-RT8-5Nm
TQ-RT8-10Nm
TQ-RT8-25Nm
TQ-RT8-50Nm
TQ-RT8-100Nm
TQ-RT8-250Nm
TQ-RT8-500Nm
TQ-RT8-1000Nm
TQ-RT8-3000Nm
TQ-RT8-5000Nm
特征
?容量0.5Nm–5000Nm。
?線性度±0.2%RO。
?IP40等級。
?可選方形聯軸器。
?可選速度/角度編碼器。
應用
?試驗機。
?過程控制。
描述

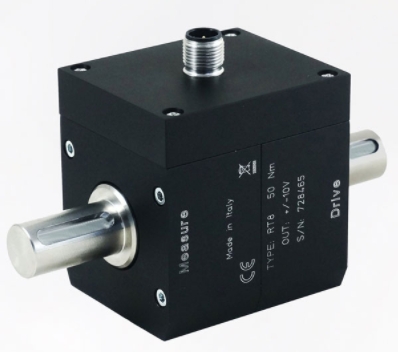

TQ-RT8是一種非接觸式旋轉扭矩傳感器，采用鍵槽設計制造，適用于測量
旋轉扭矩高達4000rpm。RT8傳感器主體由不銹鋼制成，帶有鋁制外殼。這
傳感器設計用于測量旋轉機器、試驗臺和設備上的靜態和動態扭矩
自動擰緊系統。
典型規格
參數值單位
容量范圍為0.5,2.5,5,10,25,50,100,250,500,1000，
3000，5000納米
額定輸出±10 V
靈敏度公差為額定輸出的0.2±%
線性和滯后0.2±%額定輸出
溫度對0.02±%額定輸出的影響/°C
溫度對輸出的影響0.02±%額定輸出/°C
絕緣電阻>2 GΩ
零平衡≤額定輸出的0.5±%
勵磁標稱電源范圍17-24伏AC或DC
勵磁較大電源為28伏AC或DC
施加的較大吸收空載60 mA
負載電阻3K?
機械極限工作負載100%額定輸出
機械極限安全過載150%額定輸出
機械極限極限過載>額定輸出的300%
機械極限安全動載荷70%額定輸出
額定轉速4000轉/分
工作溫度范圍-10至+70°C
儲存溫度范圍-20至+80°C
重量約0.65至6千克
環境密封IP40-
電氣連接M12x1插頭5極連接器，配套3m電纜-
建筑材料傳感器不銹鋼-
建筑材料外殼鋁
外形尺寸
