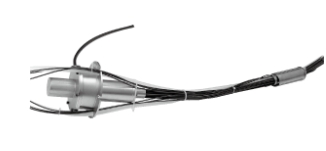

KYOWA多段式巖盤變位計RMD-G
型號
RMD-G
地下空洞和隧道工程的巖洞的較佳測定
額定容量:~ 100 mm(范圍內壓縮、伸縮的額定容量的分配有可能)
非直線性:ro±2%以內
額定功率:約4 mv / v
優越性
●體積小、重量輕,到6測分孔徑φ主要66 mm的鉆探孔中設置有可能
●簡單設置工作
規格
額定容量 ~ 100毫米(范圍內壓縮、伸縮的額定容量的分配有可能)
測量分?jǐn)?shù) 1 ~ 6(7 ~ 8分用您希望而制作。 不過,鉆探孔徑φ主要是86 mm)
保齡球徑 φ主要66 mm
測量深度較大50米
位移測量部
檢測方式 電位器式
額定輸出功率為 約4 mv / v (8000×10-6弊端)
非直線性 ro±2%以內
遲滯現象 ro±1%以內
輸入抵抗 350ω-±5%
輸出抵抗 300ω-±5%
質量 約7公斤(只位移測量部)
電纜 0.65 mm×20對,聚乙烯絕緣層獅王電纜5米,外徑13.5毫米,尖頭外露
主持人 水力的加圧式主持人ba-66(グラウト并行方式)
位移傳達羅德徑 φ主要5 mm
保護等級 ip67 (jis c 920)
外形尺寸圖
