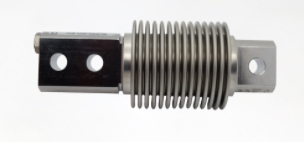

PCM懸臂梁式稱重傳感器CL-F1-2.5kg
型號
CL-F1-2.5kg
CL-F1-5kg
CL-F1-10kg
CL-F1-25kg
CL-F1-50kg
CL-F1-100kg
CL-F1-200kg
特征
?容量2.5KG–200KG。
?線性度±0.026%RO。
?IP67等級。
?可選安裝套件可用。
應用
?低調平臺。
?過程控制。
?皮帶秤。
描述
CL-F1是由不銹鋼制成的焊接彎曲梁稱重傳感器。F1具有焊接密封，以啟用
它可廣泛應用于過程稱重。
典型規格
參數值單位
容量范圍為2.5,5,10,25,50,100,200 KG
額定輸出2 mV/V
靈敏度公差為額定輸出的0.1±%
線性和滯后0.026±%額定輸出
重復性0.012±%額定輸出
30分鐘后歸零額定輸出的0.025±%
額定負載下30分鐘以上的蠕變?yōu)轭~定輸出的0.026±%
額定負載下超過20和30分鐘的蠕變?yōu)轭~定輸出的0.010±%
輸入電阻420±20Ω
輸出電阻350±2Ω
絕緣電阻>5 GΩ
零平衡≤額定輸出的1±%
溫度對0.025±%額定輸出的影響/°C
溫度對輸出的影響0.008±%額定輸出/°C
儲存溫度范圍-20至+80°C
工作溫度范圍-20至+70°C
機械極限安全過載150%額定輸出
機械極限極限過載>額定輸出的300%
機械極限安全橫向負載額定輸出的200%
機械極限安全動載荷額定輸出的75%
標稱載荷下的位移~0.4 mm
推薦勵磁電源為10伏AC或DC
勵磁標稱范圍1-15伏AC或DC
較大勵磁電壓為18伏AC或DC
重量約0.62公斤
電纜5米
傳感器結構材料為不銹鋼-
環境保護IP67
外形尺寸
