編碼器
CAN2.0B協議說明書（4.0版）
★在使用編碼器前，請完整閱讀下面的說明，正確使用！
|
機械參數 |
電氣參數 |
||
|
蕞大轉速 |
6000轉/分 |
工作電壓 |
10-30Vdc (5Vdc可定制） |
|
主軸負載 |
軸向40N，徑向100N |
消耗電流 |
< 50mA (24Vdc)空載 |
|
抗沖擊 |
1000m/s2(6ms),等于100g |
輸出信號 |
CAN 2.0B協議 標準幀/擴展幀 |
|
抗振動 |
200m/s2(10-2000Hz),等于20g |
線性分辨率 |
1/4096FS |
|
允許軸向竄動 |
±1.5mm |
蕞大工作圈數 |
4096圈（256圈/64圈可選） |
|
允許徑向跳動 |
±0.2mm |
重復定位精度 |
小于2Bit |
|
外形結構 |
60mm外徑，實心軸，盲孔軸 |
工作溫度 |
-40℃~85℃ |
|
連接形式 |
8芯屏蔽電纜或航空插頭 |
儲存溫度 |
-40℃~85℃ |
接線圖：
|
功能 |
Vcc |
GND |
CAN H |
CAN L |
置位 |
設置線 |
屏蔽 |
|
顏色 |
棕色 |
白色 |
綠色 |
黃色 |
灰色 |
藍色 |
粗紅色 |
注：1、方向線（藍色）的使用
把藍色線接高電平（即編碼器供電電源正）,編碼器輸出值為逆時針（CCW）.
把藍色線接低電平（或懸空）,編碼器輸出值為順時針（CW）
|
地址 |
波特率 |
工作模式 |
幀格式 |
方向 |
分辨率 |
置位值 |
傳輸周期 |
|
182 |
125K |
異步模式 |
擴展幀 |
順時針 |
262144 |
1 |
16ms |
出廠參數：

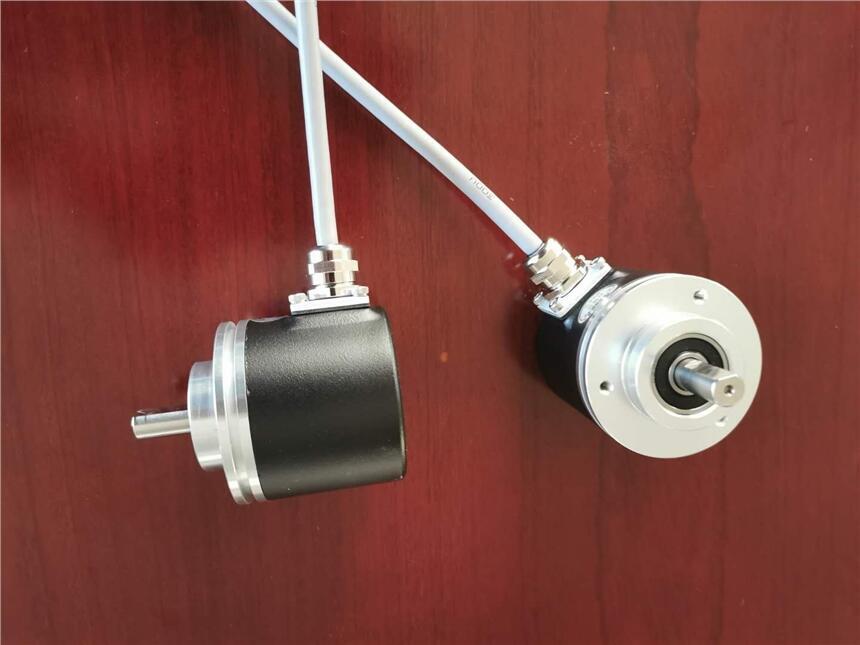

機械尺寸圖：
夾緊同步法蘭 ( 電纜輸出或插頭輸出可選 )
60mm外徑 6/8/10mm軸徑可選 20mm軸長 軸向出線可選
編碼器參數設置:修改參數時設置線必須接高電平。波特率固定250K.
1、修改節點號報文如下：編碼器默認節點號為16#182，則發送ID為182
ID DATA
182 22 00 30 00 82 01 00 00
編碼器回：
ID DATA
182 23 00 30 00 82 01 00 00
設置數值為16#10，則修改后編碼器的節點號為16#10，新節點號修改后馬上生效。
2、修改波特率報文如下：編碼器默認波特率為125K，
ID DATA
182 22 01 30 00 04 00 00 00
編碼器回：
ID DATA
182 23 01 30 00 04 00 00 00
|
08 |
10K |
03 |
250K |
|
07 |
20K |
02 |
500K |
|
06 |
50K |
01 |
800K |
|
05 |
100K |
00 |
1000K |
|
04 |
125K |
|
|
3、修改工作模式報文如下：編碼器默認異步模式08
ID DATA
182 22 02 30 00 08 00 00 00
|
08 |
異步模式 |
|
09 |
同步模式 |
編碼器回：ID DATA
182 23 02 30 00 08 00 00 00
4、修改輸出幀模式報文如下：編碼器默認標準幀
ID DATA
182 22 03 30 00 00 00 00 00
|
00 |
標準幀 |
|
04 |
擴展幀 |
編碼器回：ID DATA
182 23 03 30 00 00 00 00 00
修改方向報文如下：編碼器默認順時針數據增加
ID DATA
182 22 00 60 00 04 00 00 00
|
04 |
順時針 |
|
05 |
逆時針 |
編碼器回：ID DATA
182 23 00 60 00 04 00 00 00
5、修改編碼器單圈分辨率報文如下：編碼器默認分辨率4096
ID DATA
182 22 01 60 00 00 10 00 00
編碼器回：ID DATA
182 23 01 60 00 00 10 00 00
6、修改編碼器置位值報文如下：編碼器默認編碼器置位值1
ID DATA
182 22 03 60 00 01 00 00 00
編碼器回：ID DATA
182 23 03 60 00 01 00 00 00
7、修改編碼器傳輸周期報文如下：編碼器默認編碼器傳輸周期16ms
ID DATA
182 22 17 10 00 10 00 00 00
編碼器回：ID DATA
182 23 17 10 00 10 00 00 00
8、編碼器置位報文如下：
ID DATA
182 22 06 00 00 00 00 00 00
編碼器回：ID DATA
182 23 06 00 00 00 00 00 00
9、編碼器讀取參數報文如下：ID固定是601
ID DATA
601 22 18 20 00 00 00 00 00
編碼器回：ID DATA
182 00 02 00 00 00 10 00 00
地址 + 分辨率4個字節 + 置位值4個字節
182 04 05 08 00 32 00 00 00
地址 + 波特率 + 方向 + 主/被動模式 + 幀格式 + 輸出時間
|
發送成功 |
601 |
DATA |
STANDARD |
8 |
22 18 20 00 00 00 00 00 |
16 |
|
接收 |
182 |
DATA |
STANDARD |
8 |
00 02 00 00 00 10 00 00 |
16 |
|
接收 |
182 |
DATA |
STANDARD |
8 |
04 05 08 00 32 00 00 00 |
16 |
10、編碼器讀數據報文如下：
ID DATA
182 22 00 00 00 00 00 00 00
RS485通訊的注意事項：
1． 通訊速率與傳輸距離是一對矛盾。速率越高，傳輸距離越近、但也越穩定，反之亦然。
2． 在外部電磁干擾強時，外部置位線在對編碼器置位需接高電平，但置位結束后建議強制接低電平，
以防止編碼器由于外部干擾而突然回零。
上海自橫自動化科技有限公司技術部
