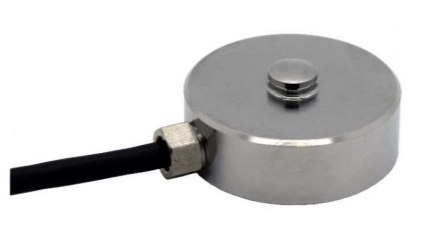

PCM壓縮型傳感器C-CM-100KG
型號
C-CM-50KG
C-CM-100KG
C-CM-250KG
C-CM-500KG
C-CM-1000KG
C-CM-2500KG
C-CM-3500KG
C-CM-5000KG
特征
容量50KG-5000KG。
線性度±0.2%RO。
IP67等級。
可選4-20mA輸出。
應用
測試機器。
過程控制。
微型稱重項目。
惡劣的環境。
描述
C-CM是一種適用于靜態和動態負荷測量的低剖面壓縮負荷傳感器。CM是
由不銹鋼制成，完全激光焊接并密封至IP67。該稱重傳感器是為試驗臺設計的
應用。
CM稱重傳感器有兩個直徑選項，35mm（標準）或42mm。該稱重傳感器也可以
配備可選的4-20mA內置放大器（僅直徑為42mm）-
典型規格
參數值單位
容量范圍為50、100、250、500、1000、2500、3500（1）、5000（1）千克
額定輸出2 mV/V
靈敏度公差為額定輸出的0.2±%
線性和滯后0.2±%額定輸出
重復性為額定輸出的0.05±%
輸入電阻400±20Ω
輸出電阻350±2Ω
絕緣電阻>5 GΩ
零平衡為額定輸出的1±%
溫度對0.030±%額定輸出的影響/°C
溫度對輸出的影響0.025±%額定輸出/°C
儲存溫度范圍-20至+80°C
工作溫度范圍-20至+70°C
機械極限安全過載150%額定輸出
機械極限極限過載>額定輸出的300%
機械極限安全橫向負載額定輸出的50%
機械極限安全動載荷額定輸出的50%
標稱載荷下的位移~0.2 mm
推薦勵磁電源為10伏AC或DC
勵磁標稱范圍1-15伏AC或DC
較大勵磁電壓為18伏AC或DC
重量0.13-0.20千克
電纜3米
傳感器結構材料為不銹鋼-
環境保護IP67-
（1） 3500KG和5000KG額定CM稱重傳感器的外徑僅為42mm
外形尺寸
