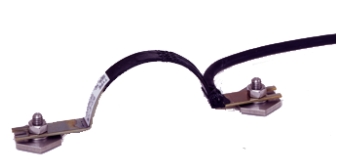

KYOWA混凝土表面位移計BCD-E-70S
型號
BCD-E-70S
在室內的混凝土載荷用被開發的表面位移共。
優越性
●對混凝土表面的安裝是治具和粘合劑更加容易地
●粘合部分正在通過螺絲,因此可以再使用
●安裝容易,所以混凝土結構物以外,可以應用
性能
額定容量 偏斜伸縮方面2%以下(~ 1.40 mm)
偏斜壓縮方面0.5%以下(~ 0.35 mm)
(對標分之間距離70 mm)
非直線性 ro±3%以內
遲滯現象 ro±3%以內
額定輸出功率為 約2.5 mv / v (5000×10-6弊端)
(壓縮方面0.5%的原點,對伸縮方面給了額定負荷時)
環境特性
允許溫度范圍 -20 ~ 70℃
溫度補償范圍 -10 ~ 60℃
零分的溫度影響 ro /℃±0.1%以內
輸出溫度的影響 ±0.1% /℃以內
電氣特性
允許外加電壓 10 v ac或dc
輸入抵抗 120ω-±10%
輸出抵抗 120ω-±10%
電纜 0.08 mm24心etfe3m,外徑4毫米,尖端外露
機械特性
允許負荷 110%
測量力 約1.96 n(伸縮偏斜方面2.0%的時候)
質量 約15 g
各預售 座治具bcd-e-70sj
外形尺寸圖
