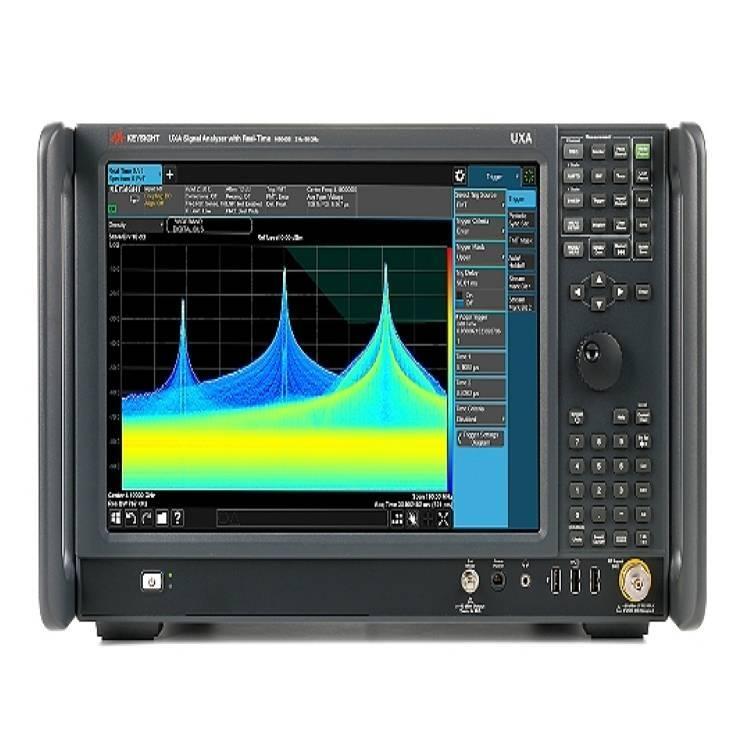

N9040B
N9040B UXA信號分析儀的卓越性能讓您能夠表征當今具挑戰性的信號，包括5G、802 .11ax /ay、衛星、雷達、電子戰等應用中的快速跳頻、寬帶和瞬態信號。通過優異的相位噪聲性能和寬廣的無雜散動態范圍，您可以了解您的設計純度。
| 頻率 | 3 Hz 至 50 GHz |
|---|---|
| 頻率選件 | 8.4, 13.6, 26.5, 44, 50 GHz, Mixers to 1.1 THz |
| 大分析帶寬 | 1 GHz |
| 帶寬選件 | 25 standard, 40, 255, 510 MHz, 1 GHz |
| 大實時帶寬 | 510 MHz |
| 實時帶寬選件 | 255, 510 MHz |
| 1 GHz 時的 DANL | -174 dBm |
| 1 GHz 時，10 kHz 頻偏處的相位噪聲 | -136 dBc/Hz |
| 1 GHz 時，30 kHz 頻偏處的相位噪聲 | -136 dBc/Hz |
| 1 GHz 時，1 MHz 頻偏處的相位噪聲 | -146 dBc/Hz |
| 總體幅度精度 | ±0.16 dB |
| 三階截獲（TOI），1 GHz 時 | +22 dBm |
| 1 GHz 時的大三階動態范圍 | 119 dB |
| 應用——通用 |
|
| 應用——蜂窩 |
|
| 應用——無線連通性 |
|
| 應用——數字視頻 | 無 |
| 性能水平 | ◆◆◆◆◆◆ |
| 標準衰減器衰減范圍 | 70 dB |
| 標準衰減器步進 | 2 dB |
| 100% 截獲概率的短信號持續時間 | 3.51 μs |
| 信掩比 > 60 dB 時的可檢測信號持續時間 | 3.33 ns |
| 無雜散動態范圍 | 78 dBc |
| 多域帶寬 | 255 MHz |
| 顯示視圖 |
|
| 觸發 |
|
| 使用頻率模板觸發的應用軟件 |
|
| 2 GHz 時的 DANL，不配備前置放大器 | -155 dBm/Hz |
| 10 GHz 時的 DANL，不配備前置放大器 | -156 dBm/Hz |
| 可用應用 | 是 |
| 臺式 | 是 |
| Real-Time Data Streaming | 是 |
