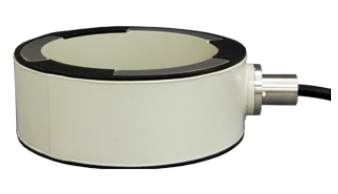

KYOWA中心孔型荷重計BLWL-B-500KNSA3
型號
BLWL-B-500KNSA3
BLWL-B-1MNSA3
適用于既設、新設的地面錨定、PC錨定和隧道拱形支保工等的負荷測量用Aki-Mis的中心孔型負荷計。
額定容量：500kN，1MN
直徑：158mm（500kN），193mm（1MN）
非線性：±1%RO以內
特長
●與Aki-Mis對應的中心孔直徑、外徑
●可耐受現場使用的防水結構IP67（JIS C 0920）
●便宜的價格設定
規格
性能
額定容量 500kN
非線性 ±1%RO以內
滯后 ±0.5%RO以內
額定輸出 約1mV/V（2000×10-6失真）
環境特性
容許溫度范圍 -20～70℃
溫度補償范圍 -10～60℃
零點的溫度影響 ±0.1%RO/℃以內
輸出的溫度影響 ±0.1%/℃以內
電氣特性
容許施加電壓 10V AC或DC
推薦施加電壓 1～10V AC或DC
輸入電阻 350Ω±2%
輸出電阻 350Ω±2%
電纜 0.5mm2，4心屏蔽氯乙烯2m，外徑9.6mm，前端朝向
（屏蔽未連接到主機）
機械特性
容許過載 120%
保護等級 IP67（JIS C 0920）
質量 約4.4kg
外形尺寸圖
