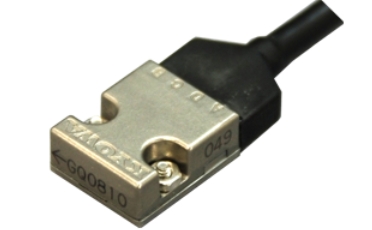

KYOWA半導體式小型加速度轉換器ASM-A-2KV-ID
型號
ASM-A-2KH-ID
ASM-A-2KV-ID
半導體應變規(guī)受感部使用的小型輕量的加速度轉換器中,汽車碰撞試驗中的車身加速度測量等應用。
額定容量:±19613 m / s2
尺寸:12×5.4×25 mm
額定功率:6 mv / v以上
響應頻率范圍:dc ~ 2.8 khz(靈敏度偏差±5%)
優(yōu)越性
●現有產品和比較了高容量、高輸出
●teds,內置測量準備放到化
●為無傾銷油溫度沒有的頻率特性和相位特性的影響
●shift口里no為傾銷的地位
性能
額定容量 ±19613 m / s2(±2000 g)(參考值)
非直線性 ro±1%以內
遲滯現象 ro±1%以內
額定輸出功率為 6 mv / v (12000×10-6弊端)以上
負數靈敏度差異 ro 1.5%以下
環(huán)境特性
允許溫度范圍 -20 ~ 60℃
溫度補償范圍 5 ~ 40℃
零分的溫度影響 ro /℃±3%以內
輸出溫度的影響 1 ~ % /℃
電氣特性
允許外加電壓 2 v dc只
推薦外加電壓 2 v dc只
輸入抵抗 120ω-±20%
輸出抵抗 120ω-±20%
電纜 0.05mm24心屏蔽塑料8米，外徑3.2mm，
（尖頭連接器插頭3rt01-pe7m teds內置）
(盾是沒有被連接到主機)
機械特性
允許負荷 150%
響應頻率范圍 dc ~ 2.8 khz(靈敏度偏差±5%)(23℃)
座共振頻率 25 khz±30%
橫向靈敏度 ro 3%以下
質量 約4 g(不包括有線)
外形尺寸圖
