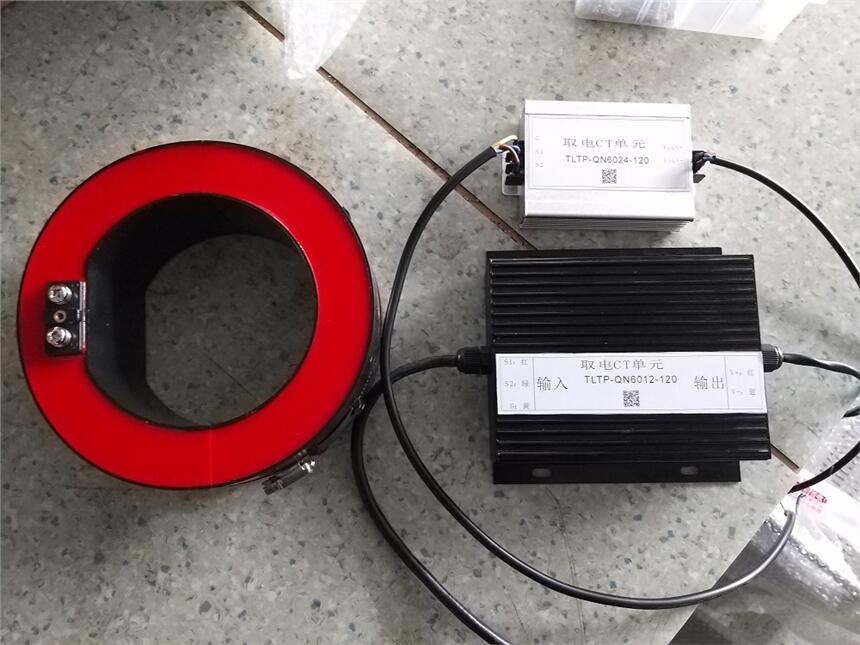

本裝置通過取能互感器從輸電導線上獲取電能，然后輸入取能電源模塊，取能電源模塊對其進 行整流濾波處理并實現隔離穩壓輸出。
性能特點：
感應取能，高效可靠，無需維護
開啟式取能互感器，安裝方便，接線簡單
取能模塊采用金屬屏蔽封裝，密封性好，適應惡劣環境
運行穩定，可以在線路電流變化的情況下保持穩定的輸出
采用開關型穩壓電壓標準設計，輸出電壓穩定，紋波小
輸出功率可達300w以上
可以在3000A電流下持續工作
可安裝在6kV至500kV任意電壓等級輸電線路上
可選配電池組，保證線路停電期間正常使用
本裝置通過取能互感器從輸電導線上獲取電能，然后輸入取能電源模塊，取能電源模塊對其進
行整流濾波處理并實現隔離穩壓輸出。取能電源模塊內含取電調節保護電路，可以實時的調節和限
制輸入模塊的電能，吸收因雷擊等特殊情況引起的瞬間大電流，保證模塊能在輸電導線電流不穩定
時仍能輸出穩定的電壓。
取能互感器從輸電導線上抽取的能量大小與輸電導線上的電流大小有關，也與取能互感器和取
能電源模塊的型號有關。輸電導線的電流越大，取能裝置可以輸出的功率也越大。輸電線路取能裝
置的額定輸出功率指的是在輸電導線上的電流足夠大時，裝置能夠提供的功率輸出。取能裝置
安裝在工作期間會根據導線的電流大小和負載所需的功率自行調節工作模式。
輸電線路取能裝置的工作模式如下：
1.待機模式：當輸電導線上的電流非常小，甚至無法提供模塊啟動所需消耗的電能時，取能
裝置會處于待機狀態，不輸出功率，此時輸出電壓為零；
2.間斷工作模式：當輸電線路的電流增大到一定值，抽取的電能可以支持模塊啟動，但不足
以支持負載正常工作時，取能裝置會處于間斷工作狀態，斷續對負載輸出功率，此時輸出
電壓值為額定輸出電壓和零伏跳躍變化的方波。
3.正常工作模式：當輸電線路的電流足夠大，抽取的電能可以支持負載工作時，取能裝置正
常輸出負載所需的功率，并限制輸入取能電源模塊的多余能量，輸出穩定的電壓。
輸電線路取能裝置在所有工作模式下都不會輸出額定電壓值和零伏以外的異常電壓值，以確保
負載的安全工作。
產品選型：
TLPS系列輸電線路取能裝置具有多種型號可供選擇，產品涵蓋輸電線路取電的各種應用。
輸電線路取能裝置額定輸出功率：5W、10W、20W、50W、100W、200w等。
額定輸出電壓：DC3.3V、5V、12V、24V、48V、110v等
安裝方式：整體安裝、分散安裝等
本裝置可根據要求定制，可變參數包括輸出功率、輸出電壓、安裝方式等。
【安裝步驟】
1、確定取能裝置安裝在輸電導線上的位置，如果是裸線，建議用絕緣膠布纏繞該位置的輸電
導線，如果導線太細時纏繞一層塑料填充物；
2、確認取能互感器和取能電源模塊之間已連接良好，取能互感器在安裝時嚴禁開路；
3、擰開取能互感器上下兩半的緊固扎帶，打開取能互感器，將輸電導線夾在中間，然后合上
取能互感器，進行調整使得結合面對齊，然后擰緊扎帶；
4、在安裝過程中，如果輸電導線有電流，取能互感器上下兩半會有一定的吸合力。如果吸合
力太大影響安裝，可以在安裝部位的兩端并聯一根分流電纜，再進行安裝；
5、安裝完畢后，在開啟式取能互感器的結合處和接線端子處涂抹上硅橡膠，進行防水處理；
