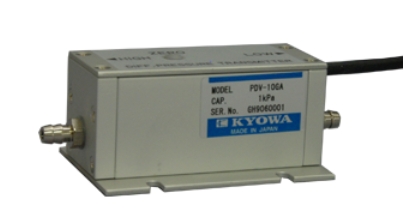

KYOWA微差壓傳感器PDV-10GA
型號
PDV-10GA
PDV-25GA
PDV-50GA
PDV-70GA
硅隔膜上形成擴散型半導體應變型的小型、輕量的高精度放大器內置的微差壓轉接器風壓(適合測定。)
優越性
●高響應
●高靈敏度
●耐噪聲性
●±5 v電壓輸出
●小型輕量
性能
額定容量 1 kpa
非直線性 ro±0.5%以內
遲滯現象 ro±0.3%以內
額定輸出功率為 ±5 v
額定輸出功率差異 ±1.0% ro(負荷方向的靈敏度差)
環境特性
允許溫度范圍 -20 ~ 70℃
允許濕度范圍 20 ~ 85% (~ 50℃)
溫度補償范圍 ~ 50℃
零分的溫度影響 ro /℃±0.1%以內
輸出溫度的影響 ±0.1% /℃以內
壓力媒體 普通空氣(非腐蝕氣體)
電氣特性
負荷抵抗 5 kω-以上
電源 dc 12 v (11 ~ 15 v) 30 ma以下
電纜 0.05mm24心盾氯乙烯3米，外徑3毫米，尖頭外露
機械特性 允許負荷 600%
較大線壓 100 kpa
固有振動數 約1.7 khz
質量 約100 g(不包括有線)
態度差異的影響 水平安裝的狀態為標準,上下90°聆聽時零分變動
ro±0.8%以內
內部容積 high方面約0.2×10-6米3(0.2 ml)
low方面約1×10-6米3(1 ml)
壓力連接部 外徑4.7 mm竹筍継手
外形尺寸圖
