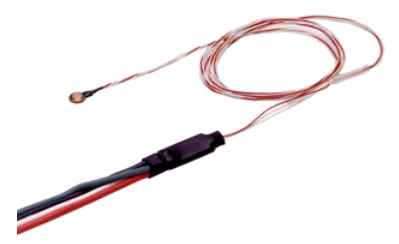

KYOWA小型壓力傳感器PSM-1KAB
型號
PSM-1KAB
PSM-2KAB
氟樹脂電纜使用的微型壓力轉換器。 本體是一量規3線儀式上,橋適配器部根據純橋組成。
額定容量:100,200 kpa
溫度補償范圍:~ 50℃
優越性
●橋適配器標準附屬
●粘合劑使用安裝
●濃厚的密度比原來的分壓力分布測量有可能
性能
額定容量 100 kpa
非直線性 ro±1%以內
遲滯現象 ro±1%以內
額定輸出功率為 0.275 mv / v (550×10-6弊端)±25%
(注)額定輸出功率在班級里被區分(每0.007 mv / v)。 產品的檢查成績書,班級的中央值記錄。 因此,額定輸出誤差為±0.0035 mv / v的含有。
環境特性
允許溫度范圍 -20 ~ 70℃
溫度補償范圍 ~ 50℃
零分的溫度影響 ro /℃±1%以內
輸出溫度的影響 ±0.3% /℃以內
電氣特性
允許外加電壓 5 v ac或dc
推薦外加電壓 1 ~ 2 v ac或dc
輸入抵抗 350ω-±1%
輸出抵抗 350ω-±1%
電纜 傳感器方面外徑0.25 mm, 3心氟樹脂50厘米
測量器方面外徑1.3 mm,
4心乙烯15厘米,尖頭外露
(盾是沒有被連接到主機)
機械特性
允許負荷 150%
質量 約0.5 g(包括電纜,橋適配器除外)
保護等級 ip61(橋適配器部除外)(jis c 920)
專用粘合劑 rc-19(訂貨時請要求)
外形尺寸圖
