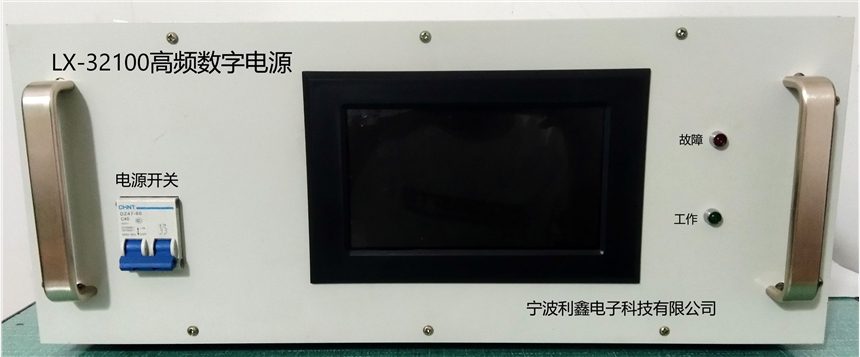

LX-32100,48100,60100,48200,60200,60300系列高頻數字電源
一， 高頻數字電源特點
所謂數字化電源的本質在于電源對輸出電流/電壓的PWM調節是由數字芯片按照一定的數字控制方式和算法產生，這是數字電源的最本質特以數字信號處理器(DSP)或微控制器(MCU)為核心，將數字電源驅動器、PWM控制器等作為控制對象，能實現控制、管理和監測功能的電源產品。它是通過設定開關電源的內部參數來改變其外在特性，并在“電源控制”的基礎上增加了“電源管理”。所謂電源管理是指將電源有效地分配給系統的不同組件，降低損耗。數字電源的管理(如電源排序)必須全部采用數字技術。1是可以在液晶屏上輸入和需要輸出的參數值和當前電源的工作參數狀態，2電腦端用上位機軟件可以輸入需要輸出的參數設置和當前電源的工作參數狀態。利用RS485實行遠端控制。
數字電源有用DSP控制的，還有用MCU控制的。相對來講，DSP控制的電源采用數字濾波方式，較MCU控制的電源更能滿足復雜的電源需求，而且實時反應速度更快、電源穩壓性能更好。
能充分發揮數字信號處理器及微控制器的優勢，使所設計的數字電源達到高技術指標。例如，其脈寬調制(PWM)分辨力可達150ps(10~12s)的水平，這是傳統開關電源所望塵莫及的。數字電源還能實現多相位控制、非線性控制、負載均流以及故障預測等功能，為研制綠色節能型開關電源提供了便利條件。
與傳統的模擬電源相比，數字電源的主要區別是控制與通信部分。而在可控因素較多、實時反應速度更快、需要多個模擬系統電源管理的、復雜的高性能系統應用中，數字電源則具有優勢
二，基本原理
采用以DSP為主的數字管理芯片控制，電源采用納米晶材料的主高頻變壓器，變壓器繞線用耐壓4000V的多股絲包線或麥拉線，增加絕緣強度，降低表面溫度，提高“Q”值。以進口大功率絕緣柵雙極型晶體管“IGBT”模塊為主功率器件，次級輸出定制大功率濾波電感，使輸出電流更平直。優質選材，確保品質，生產制造的高頻開關電源，有以往的普通電源不可比較的優越性。
本電路采用移相全橋軟開關技術PWM控制，閉環采樣，軟啟動、過壓、過流、過熱保護，使電源得以穩定、可靠、安全地工作
數字電源的關鍵是電源管理、控制信號的數字化處理，其基本要求是：在保障穩定性的前提下，具有快速性、平穩性和準確性。
三，基本參數
1.【過流保護】當電源工作過程中發生過流現象時，系統能有效保護設備安全，液晶屏和PC端有相應的文字提示故障問題。
2.【缺相保護】當電網故障造成設備缺相運行時，系統會自動關機，液晶屏和PC端有相應的文字提示故障問題。
3.【電壓保護】允許電網變化范圍為220V±10%V ,380±10%V，當電網超出允許范圍是自動調節脈寬，保證設備正常運行。
4.【過熱保護】當通風系統堵塞、通風系統內部故障、風機溫度過高，電源自動停止工作，同事發出報警信號液晶屏和PC端有相應的文字提示故障問題。
5.【體積小、重量輕】體積與重量為可控硅整流器的1/5-1/10，體積和重量只有線性電源的20-30%。便于您規劃、擴建、移動、維護和安裝。
6.【節能效果】開關電源由于采用了高頻變壓器，效率高、發熱小，轉換效率大大提高，正常情況下較可控硅設備提高效率10%以上，負載率達70%以下時較可控硅設備提高效率30%以上。
7.【輸出穩定性高】系統反應速度快（微秒級），對于網電及負載變化具有極強的適應性，輸出精度可優于1%。開關電源的工作效率高、所以控制精度高，有利于提高產品質量。
8.【輸出波形易于調制】工作頻率高，其輸出波形調整相對處理成本較低，可以較方便的按照用戶工藝要求改變輸出波形。這樣對于工作現場提高工效，改善加工產品質量有較強作用。
【操作簡單，可遠端控制】高頻數字電源可帶非線性負載，近控遠控兼?zhèn)洹?span>
9.穩壓精度
源效應：≤0.1%額定值（僅由于輸入源電壓變化±10%時引起的輸出電壓變化率）；
時漂：≤0.3%額定值（僅由于電源連續工作時間大于8小時時引起的輸出電壓變化率）；
溫漂：≤0.04%額定值／℃（僅由于在電源使用環境溫度范圍內，由環境溫度變化引起的輸出電壓變化率）；
負載效應：≤0.2%額定值（僅由于輸出電流從零至額定值變化時引起的輸出電壓變化率）。
10.穩流精度
源效應：≤0.1%額定值（僅由于輸入源電壓變化±10%時引起的輸出電壓變化率）；
時漂：≤0.3%額定值（僅由于電源連續工作時間大于8小時時引起的輸出電壓變化率）；
溫漂：≤0.04%額定值／℃（僅由于在電源使用環境溫度范圍內，由環境溫度變化引起的輸出電壓變化率）；
負載效應：≤0.2%額定值（僅由于輸出電壓從零至額定值變化時引起的輸出電流變化率）。
四，技術參數
1. 輸入電壓（V）：單相220V±15%
三相380V±15%
3. 輸出電流(A)：DC 0-100A,0-200A,0-300A 連續可調（根據電源實際電流標注）
4. 輸出電壓(V)：DC 0-32V 連續可調
5. 輸出波形：直流方波
6. 穩流精度： ≤0.5%
穩壓精度：≤0.5% 可恒壓或恒流
7.紋波系數：穩壓時≤1%額定值+10mV;穩流時≤2%額定值+10mA(計量范圍： 80%-100%額定輸出時)
8. 整機效率：≥90%
9. 工作因數：≥0.95
10. 環境濕度：〈90%
11. 負載穩定度：〈1%
12. 冷卻方式：風冷
14. 耐壓強度:1500V 60S
15. 異常信號報警若有異常：紅燈亮
16.輸出電壓、電流顯示方式：LED數碼管顯示
17.輸出電壓、電流顯示分辨率：0.01V；0.01A
18.特殊化控制系統設計，內部結構采用防酸、堿設計，延長使用壽命
19.功率選擇
0-100A/32V/48V/60V/80V/100V150V/200V/300V,等
0-200A/32V/48V/60V/80V100V/150V/200V/300V，等
0-300A/32V/48V/60/80V/100V/150V/200V/300V,等
0-400A/32V/48V/60/80V/100V/150V/200V/300V,等
0-500A/32V/48V/60/80V/100V/150V/200V/300V,等
0-600A/32V/48V/60/80V/100V/150V/200V/300V,等
0-700A/32V/48V/60/80V/100V/150V/200V/300V,等
0-800A/32V/48V/60/80V/100V/150V/200V/300V,等
0-900A/32V/48V/60/80V/100V/150V/200V/300V,等
0-1000A/32V/48V/60/80V/100V/150V/200V/300V,等
還可以根據客戶要求定制。
20.電源要求：可進行短路測試，電源自動切換恒流、恒壓工作狀態。
五，產品質保周期
所有電源產品非人為原因造成的質量問題，質保一年，終生維護。
