概述

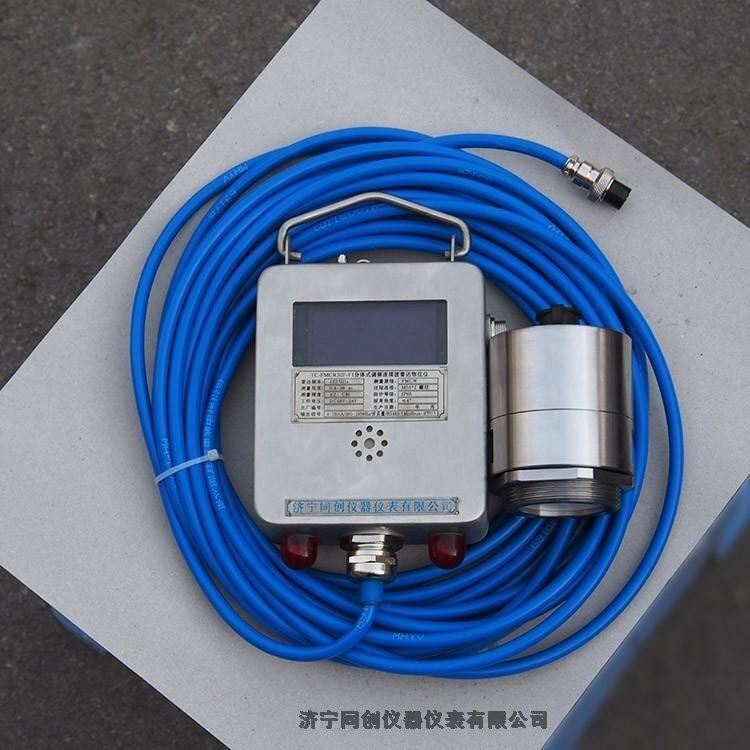

GUL15礦用本安型雷達物位傳感器（以下簡稱物位儀），系本質安全型，防爆標志為“Ex ib I Mb”。w主要用于料倉倉位的測量，現場顯示并產生信號傳給上位機或者綜合控制站，以達到及時準確的判定和控制料倉情

本產品采用FMCW（連續調頻波）雷達物位傳感技術，F(xiàn)MCW雷達儀表可發射微波到介質表面，并連續調頻。同時，接收器連續接收，發射器和接收器之間的頻差與到物料的距離成正比。

4.1技術參數

a  測量原理    連續調頻波雷達物位測量;

b  頻率      F-波段（120GHz）;

c  最小測量距離  距離螺紋末端15cm;

d 測量距離  15m;

e  輸出本安型  電流 4-20mA

RS485信號 (符合Modbus-RTU協議）

f  供電     DC 12-28V；

g  發射角度：  3°；

h  精度           ±3 mm ；

i  防護等級       IP68；

j  本安參數       Ui:24.2V  Ii: 460mA  Ci:0.89uF  Li:22uH。

4.2設計

a 顯示儀外殼 304不銹鋼；

b 物位儀外殼 304不銹鋼；

c 過程連接    M55*2 螺紋，可選配安裝法蘭DN50及以上，訂貨備注。

4.3正常工作條件

a 大氣壓力：80～106KPa;

b 周圍介質溫度不高于+40℃，不低于-20℃；

c 周圍空氣相對濕度不大于95%（20±5℃）；

d 在無顯著搖動和沖擊振動的地方；

e 在無足以腐蝕金屬和破壞絕緣的氣體和蒸氣的環境中；

f 在無滴水及液體浸入的地方。
