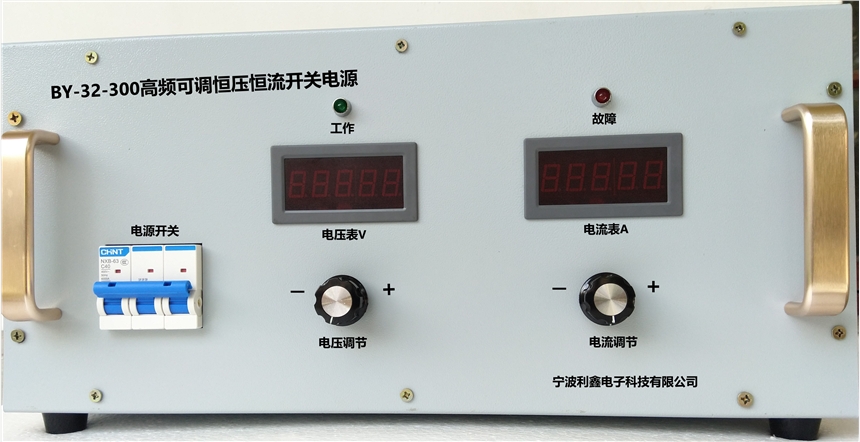

BY-32-100,BY-32-200，BY-32-300系列可調高頻開關電源
一．? 高頻開關電源特點
本產品采用進口名牌元器件和國際先進的全橋逆變換流技術精密加工而成，使整機的性能穩定，質量更加可靠。
1.【過流保護】當電源工作過程中發生過流現象時，系統能有效保護設備安全。
2.【體積小、重量輕】體積與重量為可控硅整流器的1/5-1/10，體積和重量只有線性電源的20-30%。便于您規劃、擴建、移動、維護和安裝。
3.【節能效果】開關電源由于采用了高頻變壓器，效率高、發熱小，轉換效率大大提高，正常情況下較可控硅設備提高效率10%以上，負載率達70%以下時較可控硅設備提高效率30%以上。
4.【輸出穩定性高】系統反應速度快（微秒級），對于網電及負載變化具有極強的適應性，輸出精度可優于1%。開關電源的工作效率高、所以控制精度高，有利于提高產品質量。
5.【輸出波形易于調制】工作頻率高，其輸出波形調整相對處理成本較低，可以較方便的按照用戶工藝要求改變輸出波形。這樣對于工作現場提高工效，改善加工產品質量有較強作用。
6.【缺相保護】當電網故障造成設備缺相運行時，系統會自動關機。
7.【電壓保護】允許電網變化范圍為220V±10%V ,380±10%V，當電網超出允許范圍是自動調節脈寬，保證設備正常運行。
8.【過熱保護】當通風系統堵塞、通風系統內部故障、風機溫度過高，電源自動停止工作，同事發出報警信號。
【操作簡單，可遠端控制】高頻直流電源可帶非線性負載，近控遠控兼?zhèn)洹?span>
9.穩壓精度
源效應：≤0.1%額定值（僅由于輸入源電壓變化±10%時引起的輸出電壓變化率）；
時漂：≤0.3%額定值（僅由于電源連續工作時間大于8小時時引起的輸出電壓變化率）；
溫漂：≤0.04%額定值／℃（僅由于在電源使用環境溫度范圍內，由環境溫度變化引起的輸出電壓變化率）；
負載效應：≤0.2%額定值（僅由于輸出電流從零至額定值變化時引起的輸出電壓變化率）。
10.穩流精度 ??
源效應：≤0.1%額定值（僅由于輸入源電壓變化±10%時引起的輸出電壓變化率）；
時漂：≤0.3%額定值（僅由于電源連續工作時間大于8小時時引起的輸出電壓變化率）；
溫漂：≤0.04%額定值／℃（僅由于在電源使用環境溫度范圍內，由環境溫度變化引起的輸出電壓變化率）；
負載效應：≤0.2%額定值（僅由于輸出電壓從零至額定值變化時引起的輸出電流變化率）。???
二．概述及原理
全部采用進口芯片控制，電源采用納米晶材料的主高頻變壓器，變壓器繞線用耐壓4000V的多股絲包線或麥拉線，增加絕緣強度，降低表面溫度，提高“Q”值。以進口大功率絕緣柵雙極型晶體管“IGBT”模塊為主功率器件，次級輸出定制大功率濾波電感，使輸出電流更平直。優質選材，確保品質，生產制造的高頻開關電源，有以往的普通電源不可比較的優越性。
本電路采用全橋逆變?nèi)ㄝ敵觯?span>PWM控制，閉環采樣，軟啟動、過壓、過流、過熱保護，使電源得以穩定、可靠、安全地工作
三.技術參數
1.?輸入電壓（V）：單相220V±15%
三相380V±15%
3.?輸出電流(A)：DC??0-100A,0-200A,0-300A 連續可調（根據電源實際電流標注）?
4.?輸出電壓(V)：DC??0-32V ?連續可調?
5.?輸出波形：直流方波?
6.?穩流精度：?≤0.5%??????
穩壓精度：≤0.5%???可恒壓或恒流
7.紋波系數：穩壓時≤1%額定值+10mV;穩流時≤2%額定值+10mA(計量范圍： 80%-100%額定輸出時)
8.?整機效率：≥90%
9.?工作因數：≥0.95
10.?環境濕度：〈90%
11.?負載穩定度：〈1%?
12.?冷卻方式：風冷
14.? 耐壓強度:1500V 60S
15.?異常信號報警若有異常：紅燈亮
16.輸出電壓、電流顯示方式：LED數碼管顯示
17.輸出電壓、電流顯示分辨率：0.01V；0.01A
18.特殊化控制系統設計，內部結構采用防酸、堿設計，延長使用壽命
19.功率選擇 ?0-100A/32V,0-200A/32V,0-300A/32V 等
20.電源要求：可進行短路測試，電源自動切換恒流、恒壓工作狀態。機箱上不帶商家信息
四．產品一年免費保修，終身維護
