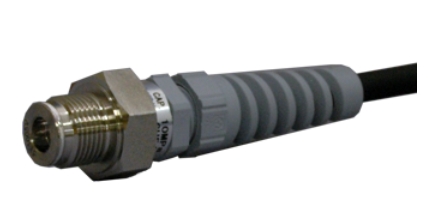

KYOWA小型壓力傳感器(轉換器)PGM-5KH
型號
PGM-5KH
PGM-10KA
PGM-20KA
PGM-50KA
PGM-100KA
PGM-200KA
PGM-300KA
PGM-500KA
尖頭部半峰隔膜型的小型壓力轉接器。
額定容量：500kpa~50mpa
溫度補償范圍：-10~60℃
優越性
●高精度
●高響應性
●豐富的容量范圍
●teds對應產品也可以制作
性能
額定容量 500 kpa
非直線性 ro±0.5%以內
遲滯現象 ro±0.2%以內
反復性 ro 0.15%以下
額定輸出功率為 1.35 mv / v (2700×10-6弊端)以上
環境特性
允許溫度范圍 -20 ~ 70℃
溫度補償范圍 -10 ~ 60℃
零分的溫度影響 ro /℃±0.05%以內
輸出溫度的影響 ±0.02% /℃以內
電氣特性
允許外加電壓 6 v ac或dc
推薦外加電壓 1 ~ 3 v ac或dc
輸入抵抗 350ω-±2%
輸出抵抗 350ω-±2%
電纜 0.3mm 24心盾氯乙烯3米，外徑7.6mm，
尖頭連接器插頭prc03-12a 10-7m
（盾是沒有被連接到主機）機械特性
允許負荷 150%
固有振動數 約19 khz
材質 機身sus金屬圖示,接液部sus630
質量 約65 g(不包括有線)
匹配指令 2011/65 /歐盟rohs指令
保護等級 ip64 (jis c 920)
座螺絲 g 3/8您螺絲
標準附屬品 墊圈(軟銅)
外形尺寸圖
