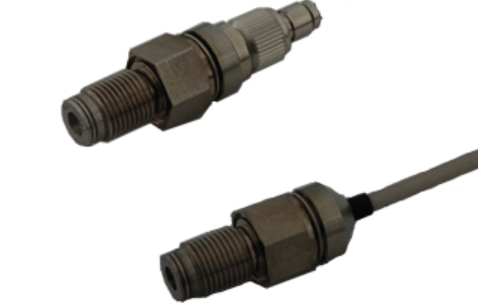

KYOWA高低溫用小型壓力傳感器(轉換器)PHL-A-1MP-A
型號
PHL-A-1MP-A
PHL-A-2MP-A
PHL-A-2MP-A
PHL-A-5MP-A
PHL-A-10MP-A
PHL-A-20MP-A
PHL-A-30MP-A
PHL-A-50MP-A
尖頭部半峰隔膜小型、輕量的pgl-A高溫、低溫兩棲型占?jí)恨D(zhuǎn)接器。
額定容量：1~50mpa
溫度補償范圍：-20~150℃（phl-a-a），-66～200℃（phl-a-b）
優越性
●高安定性
●高響應性
●電纜素以型和整體型兩種
●teds對應產品也可以制作
規格
性能
額定容量 1~50mpa
非直線性 ro±0.5%以內
遲滯現象 ro±0.5%以內
反復性 ro 0.2%以下
額定輸出功率為 2 mv / v (4000×10-6弊端)±30%
環境特性
允許溫度范圍 -40 ~ 150℃
溫度補償范圍 -20 ~ 150℃
零分的溫度影響 ro /℃±0.05%以內
輸出溫度的影響 ±0.03% /℃以內
電氣特性
允許外加電壓 6 v ac或dc
推薦外加電壓 1 ~ 3 v ac或dc
輸入抵抗 350ω-±2%
輸出抵抗 350ω-±2%
電纜 0.08 mm24,心盾氟樹脂4米,外徑3.1 mm,
轉換器方面：尖頭連接器插頭mr01-908p4f，
測量?jī)x器方面：尖頭連接器插頭prc03-12a 10-7m(盾是沒有被連接到主機)
機械特性
允許負荷 150%
固有振動數 約48 khz
材質 接液部sus630
質量 不包括約20 g(有線)
保護等級 ip67 (jis c 920)
座螺絲 g p您螺絲
匹配指令 2011/65 /歐盟rohs指令
標準附屬品 墊圈(軟銅)(ss-105 o形圈也可以使用。 但是,壓力、溫度范圍是o形圈的規格范圍內,請使用。)
外形尺寸圖
