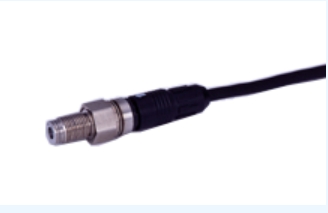

KYOWA小型壓力傳感器PGL-A-10MP-A
型號
PGL-A-10MP-A
尖頭部半峰隔膜小型、輕量高精度的壓力轉接器。
額定容量：1~50mpa
溫度補償范圍：-10~60℃
性能
額定容量 10 mpa
非直線性 ro±0.3%以內
遲滯現象 ro±0.2%以內
反復性 ro 0.2%以下
額定輸出功率為 2 mv / v (4000×10-6弊端)±20%
環境特性
允許溫度范圍 -20 ~ 70℃
溫度補償范圍 -10 ~ 60℃
零分的溫度影響 ro /℃±0.03%以內
輸出溫度的影響 ±0.03% /℃以內
電氣特性
允許外加電壓 6 v ac或dc
推薦外加電壓 1 ~ 3 v ac或dc
輸入抵抗 350ω-±2%
輸出抵抗 350ω-±2%
電纜 0.18mm 24心盾聚乙烯3米，外徑4.6mm，
轉換器方面：尖頭連接器插頭hr30-6p-6s，
測量?jī)x器方面：尖頭連接器插頭prc03-12a 10-7m
（盾是沒有被連接到主機）機械特性
允許負荷 150%
固有振動數 約149 khz
材質 接液部sus630
質量 不包括約20 g(有線)
保護等級 ip67 (jis c 920)
座螺絲 g p您螺絲
匹配指令 2011/65 /歐盟rohs指令
標準附屬品 墊圈(軟銅)(ss-105 o形圈也可以使用。 但是,壓力、溫度范圍是o形圈的規格范圍內,請使用。)
外形尺寸圖
