V型架的規格介紹

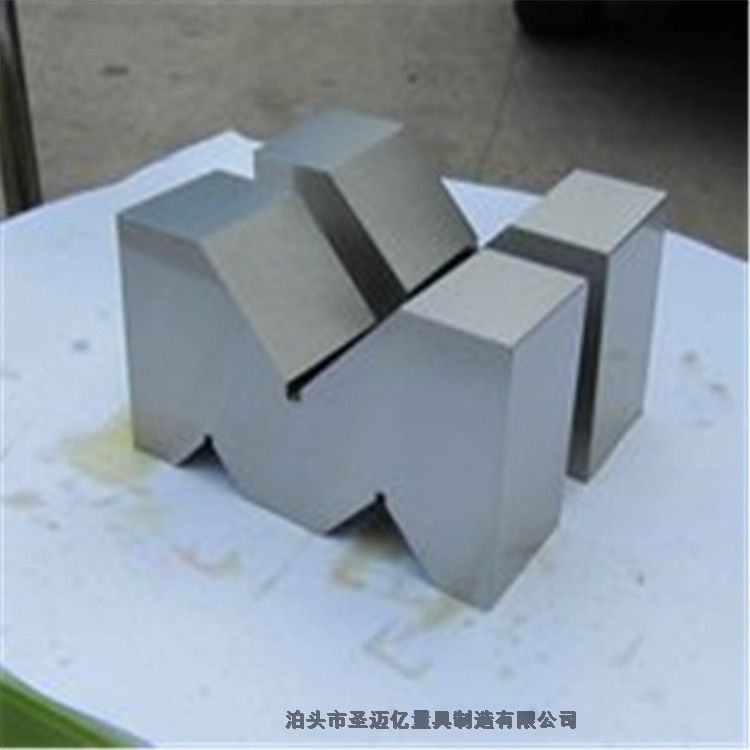

一、V型架按JB/T8047-95標準制造，也稱為V型架，常用的有三口V型鐵，單口V型鐵和五口V型鐵。發型架采用優質HT200-250材質，鑄鐵V型架的材質可以分為球鐵和灰鐵兩類，成對供應，主要用于精密軸類零件的檢測、劃線、定儀及機械加工中的裝夾。
二、V型架精度：分為1級、2級、3級。
三、V型架主要用來安放軸，套筒，圓盤等圓形工件，以便找中心線與劃出中心線。一般V型架都是一副兩塊，兩塊的平面與V型槽都是在一次安裝中磨出的。精密V型架的尺寸相互表面間的平行度，垂直度誤差在0.01毫米之內，V型槽的中心線必需在V型架的對稱平面內并與底面平行，同心度，平行度的誤差也在0.01毫米之內，V型槽半角誤差在±30~±1范圍內。精密V型架也可做劃線，帶有夾持弓架的V型架，可以把圓柱形工件牢固的夾持在V型架上，翻轉到各個位置劃線。
四、V型架的承載要求： V型架的承載是指V型架單位面積承受的重量后，V型架的變形撓度。為了便于理解，我們可以看作V型架放好工件后，在不影響正常使用的情況下，V型架所能夠承受的壓力。
