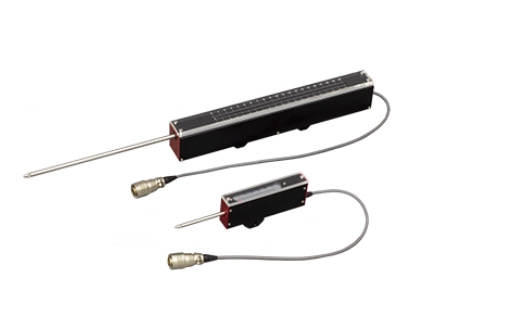

Tokyo一般位移傳感器SDP-E
SDP-E位移傳感器50到300毫米
這是一個通用的應變式位移傳感器。 這個傳感器有小內懸臂,機械位移轉換成懸臂梁的撓度。 應變、撓度成正比,懸臂上生成并通過應變儀測量。
穩(wěn)定的小位移測量甚至是可能的。 主體上的刻度和指針使傳感器的簡單定位。
sdp - 200 e和sdp - 300 e,與兩個獨立的輸入/輸出端口輸出類型是可選的。
保護等級:IP 40等價的
特性
良好的穩(wěn)定性
簡單的處理
方便的視覺范圍內
規(guī)范
輸出極性
測量時的負方向移動軸向內推。
容量50 mm 100 mm 200 mm 300 mm
規(guī)格
額定輸出2.5 mV/V（5000×10-6應變）±0.2%5 mV/V（10000×10-6應變）±0.3%
靈敏度100×10-6應變/mm 50×10-6應變/mm 50×10-6應變/mm約33×10-6應變/mm
非線性0.2%RO 0.3%RO
彈簧力6N 7.4N
頻率響應1Hz 2Hz 1.5Hz
允許溫度范圍-10～＋60℃
輸入/輸出電阻350Ω
推薦勵磁電壓2V以下
允許勵磁電壓5V 10V
提供電纜CT6-4V10/NJ-STB(Φ6毫米0.3平方毫米
4芯屏蔽乙烯基電纜（10米）
重量220g 320g 900g 1200g
外形尺寸
