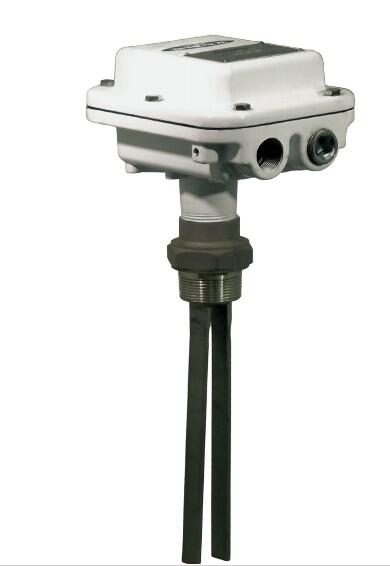

美國必測BIDICATOR音叉料位開關LP1000
特殊應用
可選 90° 彎角型不銹鋼音叉
通常用于料斗漏斗區，用于檢測缺料或者物料堵塞；也可以側裝，應用于當需要音叉垂直向下而頂部無法安裝的情況。
概述 Pulse PointTM 系列音叉物位開關是一種電子振動物位控制系統，它采用機械原理對物料進行感應，因此不會受到物料介電常數的影響，在輕量粉末和顆粒固體物料的檢測中非常有效。
Pulse PointTM 使用一個振動的“音叉”來感應物料的存在。密封壓電晶體是音叉物位開關的心臟，壓電晶體使音叉在空氣中以 100Hz 的頻率振動。當物料接觸到音叉頂端時，由于物料的阻尼作用，音叉的振動幅度減小了，接收晶體會感應到這一差別，并相應地改變輸出繼電器的狀態。
LP-1000 型音叉物位開關不需要校準，實現簡單快速安裝，節省時間和資源。音叉有多種材質提供選擇，在它的溫度工作范圍內，
LP-1000 可以提供一個低成本的完善的現場解決方案。
特點與優勢 美國必測BIDICATOR音叉料位開關LP1000
● 多 種安裝位置，11/4 ”或 11/2 ” NPT 頂部或側面安裝
● 高 靈敏度，檢測粉末或顆粒的密度可達 8 kg/cm3
● 可 調延時，1s ～ 6s 可調延時
● 雙 叉、自潔作用，不會像單叉振動開關那樣出現“鼠洞”現象
● 可 選分體式模塊 ，應用于高溫或強振動的環境中
典型應用
常規 輕質或氣力輸送粉末, 小顆粒固體 不易黏附或掛料的固體
食品 豆類、堅果、種子,鹽、面粉、谷物、奶粉,香料、動物食品、煙草
化工 炭黑, 聚苯乙烯泡沫塑料、塑膠、橡膠
工程建筑 黏土、粉筆 砂,,木屑、鋸末、纖維素,紙屑、玻璃,水泥、粉煤灰
工作電壓 AC/DC 通用電源，(+/- 10%) 100-240
VAC 50/60 Hz，或 22-65 VDC
功耗 10 W AC；3 W DC
工作溫度
電子單元音叉單元 -40° ～ 70℃
-48° ～ 150℃
輸出 - 主繼電器 8A DPDT @ 277 VAC 或 30 VDC
工作壓力 10.5 Bar，螺紋連接；
0.35 Bar，安裝盤連接
時間延時 1 ～ 6 s 接通或斷開，延時可調
失效報警 可選高、低位失效報警
靈敏度 范圍可調，最小 8 kg/m3
最大顆粒大小 粒度小于9.5 mm
雙出線螺孔 3/ 4 " NPT
過程連接 11/ 4 ”或 11/ 2 ”NPT
最大插入深度 4.6m
發運重量 整體式，無延長桿：4.5 kg
分體式模塊
安裝盤 直徑 8”；低碳鋼或不銹鋼
法蘭 直徑 2 到 4”；低碳鋼或不銹鋼
