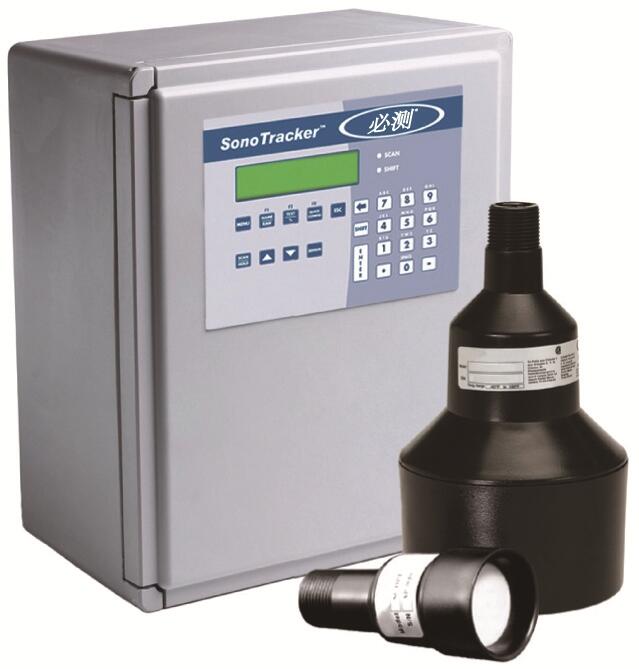

美國必測Bindicator超聲波液位計Sono Tracker
模塊化設計 BT-26PT BT-26ST BT-61PT BT-101PT 39-2049-01
－可以配置多個傳感器探頭、繼電器、點電平輸入、模擬量輸出和PLC接口。
多種物料測量功能
-固體和液體物位，還可以實現明渠流量和液位差測量等功能。
SentryTM DSP 濾波器
-獨具的 SentryTM DSP 濾波器技術，在工藝條 件下，提供穩定準確的重量讀數。
NEMA-4X 防護外殼
-可選 FRP 塑料或不銹鋼材質，適應不同的 工況。
支持ORBTM 遠程庫位管理系統
型號如下：SON-A-A-Y-A-A-A SON-B-A-Y-A-AA SON-C-A-A-Y-A-AA SON-C-A-B-Y-K-A、
傳感器：BT55 BT26 BT61 BT101
原理：根據探頭發射接收聲波的時間差來測算距離，繼而轉換成物位
特點：技術成熟，
安裝簡單操作便捷
適用范圍廣
快速配置 (美國必測Bindicator超聲波液位計Sono Tracker)
菜單驅動的快速成立，在不到5分鐘
模塊化設計 可配置的傳感器，繼電器，
工作電壓 110/230V AC 或 24VDC
工作電流 20 VA
內置串口 RS422/RS485，光電隔離，1200，2400，4800 ，9600，19.2k波特率
超聲波探頭選件板
（Slot 1 & Slot 2） 2路、4路、8路接口板，可接2，4，6，8路繼電器。
第1接口板必需8路全部使用完畢才能使用第2接口板。
PLC選件板（Slot 2
& Slot 3） ProfiBus DP從站模式
繼電器選件板（Slot
2 & Slot 3） C 型單刀雙擲，10A 110VAC，8A 230VDC 無感應；10A 30VDC。每路探頭可以配置2，4，5，8個繼電器。
點電平輸入選件板
（Slot 3） 接觸電壓5V @ 5mA。支持市面上絕大部分點式物位計，多支持16路輸入
4-20mA模擬輸出選件板（Slot 3） 大負載 600 歐姆（無源）；1000 歐姆（有源）
。12 位分辨率，普通隔離，1、2、4、8路輸出方式
繼電器/4-20ma組合選件板（Slot 3） 2路繼電器，1路模擬量輸出；4路繼電器，1路模擬量輸出；2路繼電器，2路模擬量輸出；4路繼電器，2路模擬量輸出
工作溫度 -20 ℃～50 ℃Features and Benefits 特點和優點 Versatile
The transducers are designed傳感器設計
for your specific application具體應用and environment.和環境。 Available in 可在
frequencies of 14kHz, 22kHz, 14KHZ，22kHz的頻率， 24 kHz and 43kHz to fit a 24 kHz和43kHz，以適應 variety of materials and 多種材料，并
distances. Our transducers have an我們的傳感器有accuracy of 1% of rated span額定量程的1％的精度
in approved bulk solids在批準的散裝固體 applications and 0.25% of應用和0.25％ rated span in approved liquid 額定跨度在批準的液體applications.應用。
The range of sensors allows you to read levels from 1 foot to beyond 100 feet in solids. 各種各樣的傳感器，可以讓你從1英尺到超過100英尺。 The “
BT-55 transducer has an extremely narrow beam angle, allowing it to be used in challenging BT-55傳感器有-個極其狹窄的光束角，允許它被用于在充滿挑戰
applications. 應用。 Additionally, the same unit does open channel flow and differential level measurements.。
訂貨號 產品描述
SON200059 BT-26PT PVC 探頭
SON200064 BT-26PT PVC 探頭內置溫度補償傳感器
SON200058 BT-26ST 不銹鋼探頭
SON200069 BT-26ST 不銹鋼探頭內置溫度補償傳感器
SON200077 BT-61PT PVC 探頭
SON200074 BT-61PT PVC 探頭內置溫度補償傳感器
SON200057 BT-101PT PVC 探頭
SON200084 BT-101PT PVC 探頭內置溫度補償傳感器
SON200085 * BT-55 PVC 探頭
SON210027 NEMA 4x接線盒，5接線端子
61-6018-02-010 外置式溫度補償傳感器
39-2049-01 （除 BT-55外）
39-2049-03 （BT-55 專用）
33-2074-01 超聲波探頭電纜線 Belden #8760
LUC036177 溫度補償傳感器電纜線 Belden #9154
