智能磁致伸縮液位計適合于高精度要求的清潔液位的液位測量，精度達到1mm，最新產品精度已經可以達到0.1mm。還可應用于兩種不同液體之間的界位測量。防爆型設計，適合危險場合，智能電子線路設計可計算出容積量；唯一可動部件為浮子，維護量極低。
一、儀表簡介：
智能磁致伸縮液位計采用低功耗的單片機和高精度的數字轉換組件、數字式溫度傳感器直接測量和計算，測量結果以數字形式輸出，并可遠距離傳送具有優良的抗干擾性能 模塊化設計結構精巧，實現安裝現場不清罐維護，降低維修成本 標準的螺紋或法蘭連接，現場安裝簡便快捷。
二、工作原理：
智能磁致伸縮液位計的傳感器工作時，傳感器的電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周圍產生脈沖電流磁場。在傳感器測桿外配有一浮子，此浮子可以沿測桿隨液位的變化而上下移動。在浮子內部有一組永久磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量發射脈沖電流與扭轉波的時間差可以精確地確定浮子所在的位置，即液面的位置。
三、總體結構：
1- 波導管；2-磁浮子；3-測量頭；4-液面；5-罐體；6-界面；
智能磁致伸縮液位計由三部分組成：探測桿，電路單元和浮子組成。測量時，電路單元產生電流脈沖，該脈沖沿著磁致伸縮線向下傳輸，并產生一個環形的磁場。在探測桿外配有浮子，浮子沿探測桿隨液位的變化而上下移動。由于浮子內裝有一組永磁鐵，所以浮子同時產生一個磁場。當電流磁場與浮子磁場相遇時，產生一個“扭曲"脈沖，或稱“返回"脈沖。將“返回"脈沖與電流脈沖的時間差轉換成脈沖信號，從而計算出浮子的實際位置，測得液位。
四、產品應用：

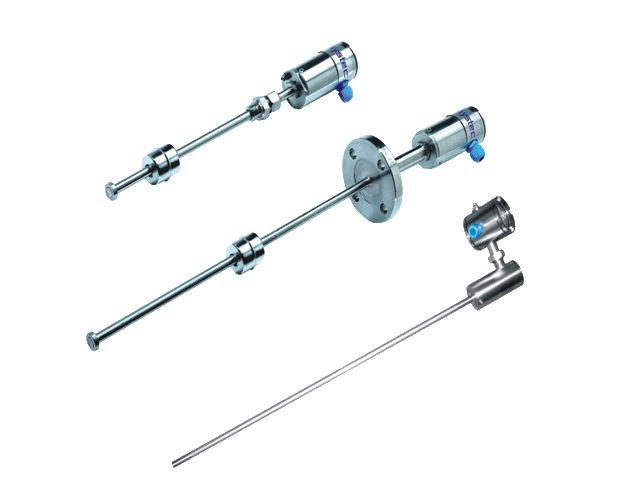

磁致伸縮液位計的結構部分由不銹鋼管(測桿)、磁致伸縮線(波導絲)、可移動浮子(內有永久磁鐵)等部分組成。該產品除具有模擬輸出的磁致伸縮液位計的特點外，因其功能擴展，具有更大的使用靈活性和更強的環境適用性。適用于石油、化工原料儲存、工業流程、生化、醫藥、食品飲料、罐區管理和加油站地下庫存等各種液罐的液位工業計量和控制，大壩水位，水庫水位監測與污水處理等。
五、主要特點：
采用磁致伸縮液位計，進行油罐液位的測量，其優點表現在：
1、可靠性強：由于磁致伸縮液位計采用波導原理，無機械可動部分，故無摩擦，無磨損。整個變換器封閉在不銹鋼管內，和測量介質非接觸，傳感器工作可靠，壽命長。
2、精度高：由于磁致伸縮液位計用波導脈沖工作，工作中通過測量起始脈沖和終止脈沖的時間來確定被測位移量，因此測量精度高，分辨率優于0.01%FS，這是用其它傳感器難以達到的精度。
3、安全性好：磁致伸縮液位計的防爆性能高，本安防爆，使用安全，特別適合對化工原料和易燃液體的測量。測量時無需開啟罐蓋，避免人工測量所存在的不安全性。
4、磁致伸縮液位計易于安裝和維護簡單：磁致伸縮液位儀一般通過罐頂已有管口進行安裝，特別適用于地下儲罐和已投運儲罐的安裝，并可在安裝過程中不影響正常生產。
5、便于系統自動化工作：磁致伸縮液位計的二次儀表采用標準輸出信號，便于微機對信號進行處理，容易實現聯網工作，提高整個測量系統的自動化程度。
六、主要技術參數：
1、數字信號輸出液位傳感器：
油位、水位、一至五點溫度數據輸出
測量范圍：0.2～6m ；
重復精度：優于0.001%FS；
非 線 性：0.05%FS；
分 辨 率：150μm ；
輸出模式：Rs-485 ；
供電電源：15～30VDC；
防爆等級：ExdⅡBT5 ExiaⅡAT5 ExiaⅡBT5；
溫度系數：測桿：－40℃～120℃；
電子倉：－20℃～75℃；
工作壓力：浮球：3.2MPa；
測桿材料：0Cr18Ni9、1Cr18Ni9Ti。
2、模擬信號輸出液位傳感器：
量程范圍：50～7000mm；
供電電源：24VDC±10%；
輸出形式：4～20mA；0～5V；0～10V；
工作溫度：電子倉：－40℃～+85℃（最大范圍）；
測桿：－40℃～+110℃（最大范圍）；
輸出溫漂：50ppm/℃ ；
產品功耗：小于60mA；
工作壓力：浮球3.2MPa；
輸出紋波：小于20mV；
線性誤差：優于0.05%FS；量程小于300mm的傳感器，誤差小于150μm；
重復性誤差：優于0.002%FS；
帶負載能力：4～20mA輸出：帶負載能力不低于500Ω；
0～5V，0～10V輸出：最大輸出阻抗小于20Ω；
測桿材料：0Cr18Ni9、1Cr18Ni9Ti或用戶特殊定制；
電子倉外殼材料：1Cr18Ni9Ti或用戶特殊定制；
浮球材料：1Cr18Ni9Ti、0Cr17Ni12Mo2、0Cr17Ni14Mo2；
連接形式：M18×1.5、M20×1.5、3/4－16UNF－2A（或者用戶特殊定制）；
防爆類型：ExdⅡBT5。
七、安裝要求：
1、磁致伸縮液位計通常為頂部安裝。
2、探桿安裝處不能有干擾，如攪拌器、入料口等。
3、探桿不能彎曲受力，不允許受較大的沖擊或振動。探桿上的磁浮子應能自由上下滑動，不能被其它物體擋住。
4、液位計必須垂直安裝，安裝斜度不得大于5度。
5、液位計在易燃、易爆、腐蝕的蒸汽和液體等場合使用時，必需有防護措施給予保護。
6、液位計的連接電纜線必須避開大功率電源、射頻信號源和其它有噪聲的傳輸線等。
八、液位計接線注意：
1、配線時應避開大容量的變壓器、電動機或干擾源。
2、對于防爆型，為確保防爆性能，必須按有關規定配線。
3、擰下接線盒的接線端蓋，將電纜穿過電纜接頭，連接到24VDC＋、－兩端。
4、根據需要連接接地端子。
5、擰緊接線盒的接線端蓋。
九、使用注意事項：
1、定貨或安裝前，用戶應先了解安裝現場情況，提供安裝現場的環境溫度、沖擊、振動及壓力以及尺寸符合液位傳感器的安裝允許范圍等參數。
2、對產品的應用、防腐蝕及功能選擇。
3、測桿不能彎曲，使用后，應將產品放回包裝管內。
4、液位傳感器的電子倉和測桿，末端不允許受大的沖擊或振動。
5、液位傳感器不可直接用于有化學反應或其它對液位傳感器有損害的易燃、易爆、 腐蝕、蒸汽和液體等場合，必要時需有防護措施給予保護。
6、液位傳感器的電子部件防濺但不可浸沒，切不可讓液體浸至六角基座上方。
7、安裝完畢，應對電子倉進行保護處理。
8、液位傳感器的屏蔽電纜線必須避開大功率電源、射頻信號源和其它有噪聲的傳輸線等。
9、探桿安裝處不能有干擾，如攪拌器、入料口等。探桿不能彎曲受力，不允許受較大的沖擊或振動。探桿上的磁浮子應能自由上下滑動，不能被其它物體擋住。
10、液位計必須垂直安裝，安裝斜度不得大于5度。安裝浮球時有標記的半球應在液面之上。下限位鎖緊環固定時，鎖緊環上端應與桿底部標記線平齊。
十、選型注意事項：
1、液位計選型應與現場介質環境相符，包括環境溫度、壓力、振動、沖擊、結構材料與介質的相容性等。
2、被測介質溫度較高時(100～200℃)，推薦選配帶外浮筒型的探頭(選型表選項B)，采用側側法蘭安裝。溫度更高時(200～300℃)，推薦選配帶外浮筒側面捆綁型的探頭(選型表選項C)，采用側側法蘭安裝。
3、測量探桿上下兩端有測量死區，選擇量程時應予以考慮。
4、液位計常用不銹鋼磁浮子的尺寸為Ф45×56×Ф15，須選用DN50及以上的法蘭連接才行。對于選用螺紋連接的液位計，用戶需要自配法蘭或支架安裝。
十一、選型表示：
|
型號 |
代 號 |
說 明 |
|||||||||
|
ZW-CZM |
□ |
□ |
□ |
□- |
□ |
□ |
□- |
□ |
□ |
□ |
磁致伸縮液位計 |
|
防爆 |
6 8 |
|
|
|
|
|
|
|
|
|
普通型 隔爆型 |
|
連接螺紋 |
M Y U |
|
|
|
|
|
|
|
|
M18×1.5 M20×1.5 3/4-16UNF（英制） |
|
|
輸出形式 |
A B C D E |
|
|
|
|
|
|
|
4-20mADC/+24VDC±10% 0-5VDC/+24VDC±10% 0-10VDC/+24VDC±10% （-5-+5）VDC/+15VDC±10% （-10-+10）VDC/+15VDC±10% |
||
|
連線方式 |
J K L |
|
|
|
|
|
|
電纜線連接 航空插頭連接（不適用于隔爆型產品） 連線端子連接 |
|||
|
量程范圍 |
□ |
|
|
|
|
|
800-5000（mm） |
||||
|
安裝附件 |
A B C |
|
|
|
|
FK-1（見附件清單） FK-2（見附件清單） FK-3（見附件清單） |
|||||
|
工作溫度 |
R S T |
|
|
|
0-+70℃ -25-+80℃ -40-+85℃ |
||||||
|
介質比重 |
□ |
|
|
g/cm3 |
|||||||
|
防腐類型 |
G F |
|
普通型 防腐型 |
||||||||
|
選配法蘭 |
M O P Q |
DN65-PN2.0MPa（GB 9115.8-88） DN80-PN2.0MPa（GB 9115.8-88） DN65-PN5.0MPa（GB 9115.8-88） DN80-PN5.0MPa（GB 9115.8-88） |
|||||||||
注：1、選配法蘭時請注明法蘭材質選配其它規格的法蘭請?zhí)峁┰敿?xì)圖紙；2、需要提供其它連接螺紋是請在訂貨錢咨詢。
十三、訂貨須知：
1、型號規格；
2、測量范圍；
3、工作壓力、溫度；
4、裝置材質；
5、特殊要求協商；
6、液位裝置是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。
