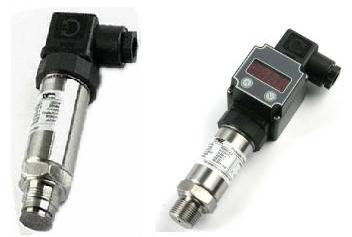

HQ316小巧型壓力變送器的詳細介紹
316系列小巧型壓力變送器采用高性能的感壓芯片，配合先進的電路處理和溫度補償技術，將壓力變化轉化為線性的電流或電壓信號。產品體積小巧，易于安裝，采用不銹鋼外殼隔離防腐，適于測量與接觸部分材質相兼容的氣體和液體等介質，它可以用來測量表壓、負壓和絕壓。
應用場合：
本產品廣泛應用于水廠、煉油廠、污水處理廠、建材、輕工、機械等工業領域，實現對液體、氣體、蒸氣壓力的測量。
HQ316小巧型壓力變送器產品特點：
具有反向極性和限流保護；激光調阻溫度補償；可程控調節；抗振動、抗沖擊、防射頻電磁干擾；過載及抗干擾能力強，經濟實用穩定。
HQ316小巧型壓力變送器 性能參數：
|
測量介質
|
氣體、液體、油等與接觸部分材質相兼容的介質
|
|
測量形式及范圍
|
表壓（G）---最大(0～60)MPa, 最小(0～0.5)KPa
|
|
絕壓（A）---最大(0～60)MPa, 最小 (0～5)KPa
|
|
|
負壓（B）---(-100KPa～60)MPa, 最小(-0.2～0.2 )KPa
|
|
|
精度等級
|
0.1、 0.25、 0.5
|
|
過載能力
|
量程的2倍
|
|
長期穩定性
|
小于0.25%FS/年，小于0.5%FS/年
|
|
供電電源
|
15～36 VDC（標定電壓24VDC）
|
|
輸出信號
|
(4～20)mA（二/三線制）、（0～10/20）mA
（0～5）V、（1～5）V、（0～10）V |
|
工作溫度
|
-40～80℃ 補償溫度：-20～70 ℃
|
|
加裝散熱器（選購件）
|
可到120℃
|
|
過程連接
|
M20×1.5外螺紋或用戶注明
|
|
防護等級
|
IP65
|
|
HQ316口口E口A口C口小巧型壓力變送器
|
|||||||
|
|
口
|
測量形式及量程 （注明量程范圍）
|
|||||
|
|
G、表壓? ?A、絕對壓力(0～60MPa)? ?B、密封壓力 ??P、平膜型
|
||||||
|
口
|
膜片材料
|
||||||
|
|
K、擴散硅（默認）?? T、陶瓷壓阻? ?P、陶瓷電容
|
||||||
|
E口
|
輸出信號
|
||||||
|
|
1、(0～5)VDC?? 2、二線制(4～20)mA(默認)?? 3、(0～10)mA?? 4、其它注明
|
||||||
|
A口
|
精度
|
||||||
|
|
1、0.1?? 2、0.25?? 3、0.5
|
||||||
|
C口
|
過程連接方式
|
||||||
|
|
1、外螺紋M20×1.5（默認）? ?2、外螺紋G1/2 ??3、外螺紋NPT1/2?? 4、其它注明
|
||||||
|
R口
|
其綜
|
||||||
|
|
1、電纜引出?? 2、赫斯曼接口?? 3、其它用戶約定
|
||||||
外形結構尺寸示意圖：
