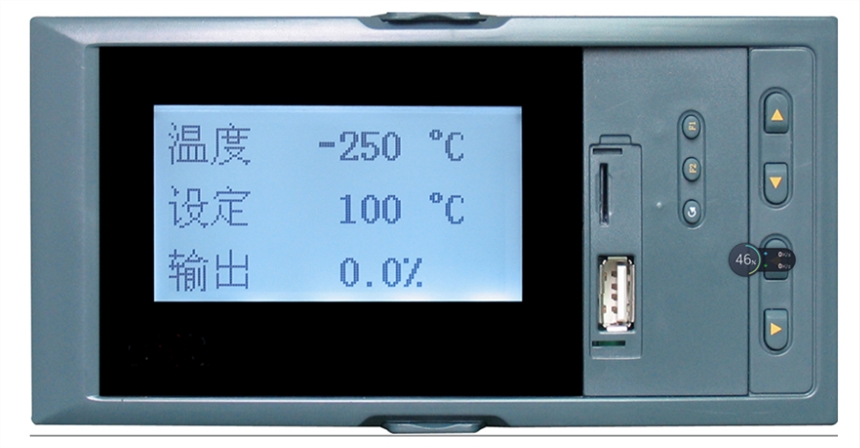

Q7300 PID自整定控制儀
簡介
Q7300系列液晶PID自整定控制儀采用真正的人工智能算式，儀表啟動自整定功能，可以根據被控對象的特性，自動尋找最優參數以達到很好的控制效果，無需人工整定參數?？販鼐然具_±0.1℃，無超調、欠調，達國際先進水平。適用于需要進行高精度控制系統，可對溫度、壓力、流量、液位、速度等測量信號進行數字量顯示控制；可帶外給定（或閥位）控制，可取代伺服放大器直接驅動執行機構；可進行編程控制，根據生產過程的要求，按照一定的程序曲線進行控制，最多可分61段曲線對控制對象進行監測、控制與遠傳。
功能介紹：
●萬能信號輸入，可輸入直流電流、直流電壓、毫伏、熱電阻、熱電偶等信號；0.2級測量精度
●可選擇定點控制、外給定控制、閥位反饋控制、多段曲線控制等方式
●具有電壓、電流、SSR驅動、單/三相可控硅過零觸發、繼電器正反轉等控制輸出方式可選
●帶PID參數自整定功能，控制輸出手動/自動無擾動切換功能，控制準確且無超調
●支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議
●支持RS232C打印功能，具有手動打印、定時打印功能
●帶DC24V饋電輸出，為現場變送器配電
●輸入、輸出、電源、通訊相互之間采用光電隔離技術。
技術參數：
型 號
代 碼
說 明
Q73
□
□
□
-□
□
□
-□
-□
-□
-□
Q7300系列液晶PID調節器
控制
方式
10
20
30
單路PID控制
外給定控制
閥位反饋控制
外形尺寸
缺省
S
A
80*160
160*80
96*96
控制模式
缺省
P
通用
64段可編程序
通訊輸出
0
2
3
8
無
RS232
RS232打印
RS485
變送輸出
*
見變送輸出方式表
控制輸出
R
S
I
V
E
F
K
P
繼電器接點輸出
固態繼電器驅動電壓
標準電流輸出
標準電壓輸出
單相可控硅過零觸發
三相可控硅過零觸發
單相可控硅移相觸發
特殊
輸入類型
*
見輸入類型表
報警路數
N
1
2
無
1路報警
2路報警
配電輸出
缺省
P
無
24VDC
供電方式
缺省
W
90～265VAC
24VDC
★變送輸出方式：
選型代碼
0
1
2
3
4
5
6
8
輸出方式
無輸出
4~20mA
1~5V
0~10mA
0~5V
0~10V
0~20mA
特殊規格
★輸入類型：
代碼
輸入類型
測量范圍
代碼
輸入類型
測量范圍
代碼
輸入類型
測量范圍
00
S
0~1600℃
08
Pt100
-200~850℃
16
mV
0-100mV
01
R
0~1600℃
09
Cu50
-50~150℃
17
電阻
0-400Ω
02
B
200~1800℃
10
0~5V
-1999~9999 d
18
頻率
0-3000HZ
03
K
0~1300℃
11
1~5V
-1999~9999 d
19
1~5V開方
-1999~9999 d
04
N
0~1300℃
12
0~10V
-1999~9999 d
20
0~5V開方
-1999~9999 d
05
E
0~800℃
13
0~10mA
-1999~9999 d
21
0~10mA開方
-1999~9999 d
06
J
0~650℃
14
0~20mA
-1999~9999 d
22
4~20mA開方
-1999~9999 d
07
T
-200~400℃
15
4~20mA
-1999~9999 d
23
可切換輸入
