一、概述
本系列試驗機主要用于金屬材料之拉伸、壓縮、彎油等試驗，并備有冷彎附件，兼作金屬材料的工藝試驗。因此，本試驗機滿足于科研機構，基本建設單位、治金、機械制造及各類學校實驗室等單位的試驗需要。

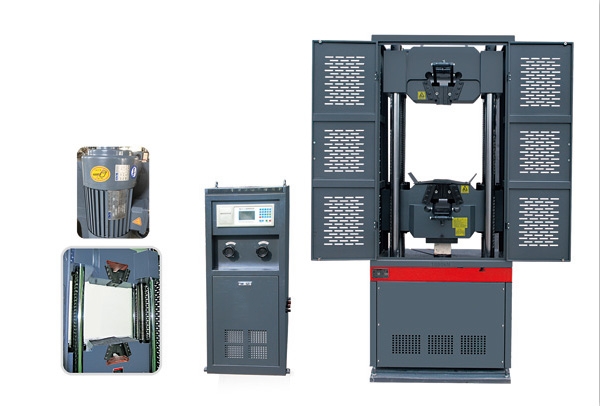

本系列試驗機的工作油缸采用下置式、油壓加荷、傳感器測力、數字顯示力值，可手動調整加荷速度。操作方便，性能穩定，安全可靠。本系列試驗機為主機與測力計兩個獨立部分。
二、參數
|
規格型號 |
WE-100B |
WE-300B |
WE-600B |
WE-1000B |
|
zui大試驗力 |
100 |
300 |
600 |
1000 |
|
試驗機的示值精度 |
1級 |
1級 |
1級 |
1級 |
|
拉伸夾頭間zui大距離（計活塞行程） |
500 |
550 |
600 |
650 |
|
兩絲杠間有效距離 |
320 |
430 |
470 |
530 |
|
扁試樣夾持厚度 |
0-15 |
0-15 |
0-30 |
0-40 |
|
扁試樣夾持的zui大寬度 |
58 |
58 |
90 |
120 |
|
圓試樣夾持直徑 |
φ0-φ22 |
φ0-φ32 |
φ0-φ40 |
φ0-φ40 |
|
上下壓板間zui大距離 |
430 |
450 |
530 |
550 |
|
上下壓板尺寸 |
φ100 |
φ120 |
204*204 |
205*205 |
|
彎曲試驗時兩支點間距離 |
30-300 |
30-300 |
30-300 |
30-300 |
|
變曲試驗時支滾zui大寬度 |
115 |
140 |
140 |
160 |
|
彎曲試驗zui大高度 |
90 |
100 |
100 |
185 |
|
工作活塞直徑*行程 |
φ80*150 |
φ140*150 |
φ170*200 |
φ200*150 |
|
工作臺上升速度（mm/min） |
0-170 |
0-140 |
0-80 |
0-65 |
|
移動橫梁升降速度（mm/min） |
240 |
240 |
240 |
200 |
|
油泵電動機功率（KW） |
1.1 |
1.1 |
1.1 |
1.1 |
|
移動橫梁升降電動機功率（KW） |
0.55 |
0.55 |
0.55 |
0.55 |
|
夾頭夾緊方式 |
手動/液壓 |
手動/液壓 |
手動/液壓 |
手動/液壓 |
|
拉伸鉗口形式 |
開口 |
開口 |
開口 |
開口 |
|
主機（不計行程）（mm） |
650*620*1750 |
740*680*2150 |
790*730*2200 |
750*860*2200 |
|
裝箱重量：主機，測力計（含附件）（Kg） |
1100/550 |
1320/580 |
2200/650 |
2600/650 |
