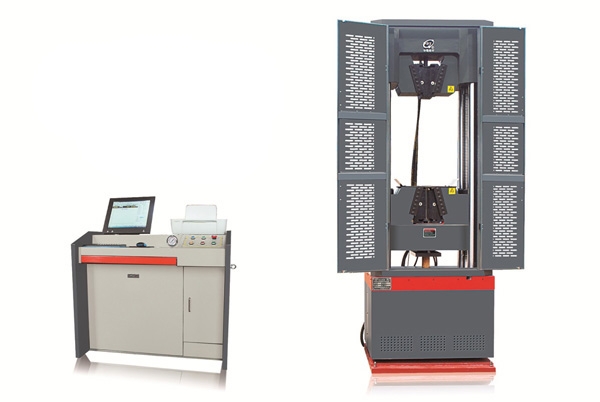

電液伺服鋼絞線試驗機
一、概述
該系列微機控制電液伺服鋼絞線拉力試驗機，電腦顯示力值，電腦調整加荷速度，操作方便，性能穩定，安全可靠、主要用于預應力混凝土鋼絞線的拉伸試驗。適用于治金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB/T5224-1995《預應力混凝士鋼絞線》的要求。
二、參數
|
產品型號 |
WES-600B |
WES-1000B |
|
|
最大試驗力 |
600KN |
1000KN |
|
|
結構形成 |
六立柱雙絲杠油缸下置 |
||
|
試驗機級別 |
1級/0.5級（選配） |
||
|
試驗力測量范圍 |
2%-100%FS/0.4%-100%FS（選配） |
||
|
試驗力示值相對誤差 |
優于示值的±1% |
||
|
力分辨率 |
1/300000 |
||
|
變形測量裝置 |
電子引伸計 |
||
|
引伸計標距 |
500mm |
||
|
變形測量范圍 |
0-15mm |
||
|
變形有效測量范圍 |
2%-100%FS |
||
|
變形分辨率 |
最大變形的1-300000 |
||
|
變形示值相對誤差 |
優于示值的±0.5% |
||
|
位移測量裝置 |
拉線式光電編碼器 |
||
|
位移測量范圍 |
0-250mm |
||
|
位移示值相對誤差 |
優于示值的±1% |
||
|
位移分辨率 |
0.01mm |
||
|
活塞最大移動速度 |
70mm/min |
||
|
橫梁調整速度 |
120mm/min |
||
|
油缸活塞行程 |
250mm |
||
|
最大拉伸空間 |
1000mm（可增大） |
||
|
立柱間距 |
540mm |
600mm |
|
|
控制方式 |
計算機三閉環控制和編程控制 |
||
|
等速應力控制范圍 |
2-60Mpa |
||
|
應力速率相對誤差 |
優于示值的≤±0.5% |
||
|
等速應變控制范圍 |
0.00025/s-0.0025/s |
||
|
應變速率相對誤差 |
優于示值的≤±0.5% |
||
|
等速位移控制范圍 |
0.2-70mm/min |
||
|
位移速度相對誤差 |
優于示值的≤±0.5% |
||
|
夾緊方式 |
液壓自動夾緊 |
||
|
圓試樣夾持直徑 |
φ13-φ40mm |
||
|
鋼絞線夾持直徑 |
φ9.2-φ12.7mm，φ12.7-15.24mm |
||
|
扁試樣夾持厚度 |
0-35mm |
0-40mm |
|
|
上下壓盤尺寸 |
204*204mm |
||
|
外形尺寸 |
主機（mm） |
930*750*2650 |
|
|
油源 |
960*630*900 |
||
|
整機重量 |
3200Kg |
||
|
供電電源 |
380V±10%/50Hz/三相四線制 |
||
