超聲測試儀簡介
我公司PDS-SWⅢ超聲波檢測儀是基于AT070TN83上開發的新型超聲波測試儀器，該儀器采用7寸LED背光液晶顯示屏并以WindowsCE6.0為工作平臺，操作簡單便捷。該聲波檢測儀具有高分辨、高增益、高靈敏、高精度、線性好、低功耗等優點。
應用領域
基樁聲波透射法完整性檢測
混凝土裂縫深度檢測
混凝土超聲回彈綜合法強度檢測
巖體縱波波速測試
非金屬材料動彈力學參數測試
地下連續墻完整性檢測
技術特點
1、系統功耗低（采用CortexTM-A8處理器，使總功耗大大降低）
2、穩定性高 （采用Windows CE6.0操作系統，大大提高了系統的穩定性）
3、環境適應性強（采用半反半透的7寸寬屏，在強光下能方便的操作、瀏覽）
4、接收靈敏度高，穿透距離大
5、內置高容量鋰電池，可連續工作8小時
6、一次提升完成三通道（3剖面）信號快速采集，各參數數據實時顯示，現場測試結果一目了然
·符合標準
《超聲回彈綜合法檢測混凝土強度技術規范》-------------------------------CECS 02:2005
《超聲法檢測混凝土缺陷技術規范》-------------------------------------------CECS 21:2000
《建筑基樁檢測技術規范》----------------------------------------------------------JGJ106-2014
《公路工程基樁動測技術規范》------------------------------- ------------JTG/T F81-01-2004
《巖土工程勘察規范》----------------------- -------------------------------------GB50021-2010
《建筑抗震設計規范》-------------------- ----------------------------------------GB50011-2011
·超聲測試儀技術參數
|
儀器名稱 |
PDS-SWⅢ超聲波檢測儀 |
|
采樣間隔 |
0.1us～50ms |
|
采樣通道 |
3個獨立通道，一次完成3個剖面 |
|
測讀方式 |
手動游表、自動尋找首波的聲時與聲幅 |
|
測讀參數 |
聲時與聲幅二維參數 |
|
發射方式與頻率 |
單次發射和連續發射，＞10次/秒 |
|
發射電壓 |
發射電壓500V/1000V；發射脈寬1us～1000us；數字調節 |
|
換能器標稱頻率 |
10K；25K；50K；100K；250K；500KHz |
|
放大器帶寬 |
1K ～ 500kHz |
|
接收靈敏度 |
＞=10uv |
|
顯示方式 |
7寸寬屏TFT液晶顯示器 |
|
數據輸出 |
專用ＰＤＳ文件格式 |
|
掃描寬度 |
采樣長度 * 采樣間隔 =102.4us～51.2s |
|
掃描延時 |
延遲點數 * 采樣間隔 = 0us ～ 500s |
|
游標定義 |
2個游標 |
|
測量穩定性 |
通過國家計量認證 |
|
使用環境 |
工作溫度：-20℃～+60℃，相對濕度：０～95%ＲＨ |
|
供電能力 |
AC：200～240V，DC：5～8.4V；鋰電池組供電時間＞6小時 |
|
尺寸重量 |
187×123×35mm,儀器自重1.1KG |

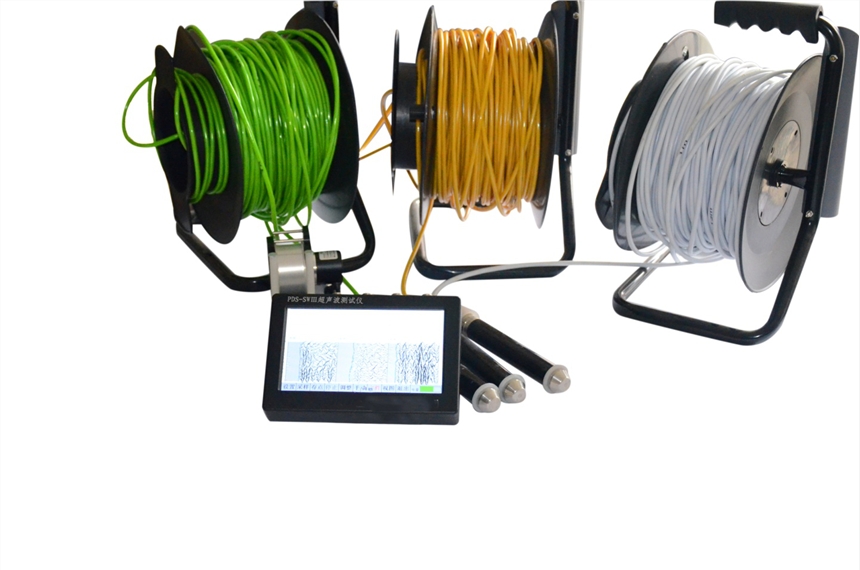

·PDS-SWIV聲波檢測儀配置清單
|
配件名稱 |
數量/單位 |
|
PDS-SWIV聲波檢測儀 |
1臺 |
|
平面探頭 |
1對 |
|
井中換能器（4支） |
1套 |
|
管口滑輪 |
3個 |
|
三角架 |
1個 |
|
數據線 |
1根 |
|
計數器 |
1套 |
|
觸摸筆 |
1支 |
|
充電器 |
1個 |
|
讀卡器 |
1個 |
|
SD卡 |
1張 |
|
儀器包裝箱 |
1個 |
|
分析軟件及電子說明書（光盤） |
1張 |
