產品規格
概要

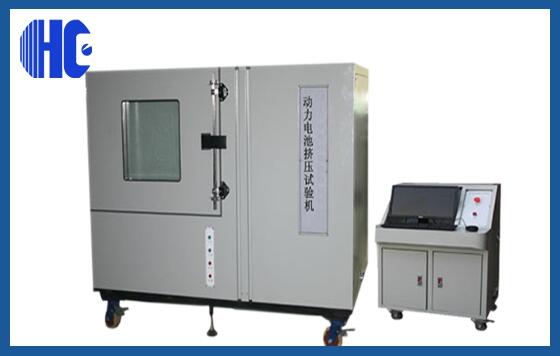

產品名稱：動力電池?cái)D壓試驗機
產品型號：HC-979
符合標準：
QC/T743-2006《電動汽車用鋰離子蓄電池》
QC/T744-2006《電動汽車用金屬氫化物鎳蓄電池》
產品說明：本機用于模擬各類動力電池在使用過程中遭受擠壓的情形，人工呈現電池在遭受擠壓時可能出現的不同狀況，檢測與評估電池產品安全性能。
試驗方法：對于單體蓄電池用面積不小于20cm2的擠壓頭向垂直于蓄電池極板的方向施壓直至蓄電池殼體破裂或者內部短路（蓄電池電壓變?yōu)?V）為止；對于蓄電池模塊以異形擠壓板垂直于蓄電池單體排列方向施壓，擠壓至蓄電池模塊原始尺寸的85%，保持5分鐘后再擠壓至蓄電池模塊原始尺寸的50%。兩種試驗以后根據標準判斷電池不起火、不爆炸為合格。
規格參數：
1、傳動方式：液壓驅動
2、不超過壓力范圍：100T（或可根據客戶要求容量定制）
3、可測電池尺寸：300*300*300mm（長*寬*高）（或根據標注的電池僅限尺寸進行要求定制）
4、機臺擠壓行程：不小于300mm(擠壓板從右向左進行擠壓）
5、擠壓方向:垂直于蓄電池極板方向或單體排列方向施壓
6、力量顯示：高精度壓力傳感并通過電腦顯示
7、單位轉換：kgf,lbf,N,KN,
8、位移分解度：0.005mm
9、數據采樣頻率：200次/秒
10、訊號傳輸方式：RS232串口或USB串口
11、顯示壓力精度：±10.0kg，傳感器分辨率：1/10，000
12、擠壓板要求：
單體電池?cái)D壓板尺寸：直徑20cm,圓形板，易裝卸更換
電池組擠壓板尺寸：300mm*150mm，異形板，易裝卸更換
13、電池組擠壓板規格：：一側是平板，一側是異形板。異形板的半圓柱形擠壓頭的典型直徑為75mm，擠壓頭間的典型間距為30mm，擠壓板外廓尺寸300mmx150mm。
14、延時功能：可任意設定測試時間
15、數據采集儀接線孔：在箱體左側開一直徑40mm的測試孔，附不銹鋼孔蓋一只
16、力量導向立柱：采用雙絲杠結構，精密絲杠，位移精度高
17、儀器結構：箱式結構內箱SUS#304不銹鋼板，
外箱：冷軋鋼板烤漆，箱門有防爆玻璃觀察窗（窗口大小為箱門面積的30%)，便于觀察內部測試情形
18、使用電源：AC380V，50~60HZ，15A
擠壓測試主界面介紹：
1．4個區域（曲線區域，實時采集數據區域，和控制板區域，測試數據）一目了然。
2．測試設置，曲線選擇，以及報表，通過Table控件切換。
3．測試版上有用戶操作日志顯示。
4．移動速度可以在測試板上快速的設置。
5．?dāng)?shù)據板中的數據可以人工選擇性刪除。
6．?dāng)?shù)據板中的數據自動計算統計值，每一列大，小值，平均值，標準偏差，變異系數等。
