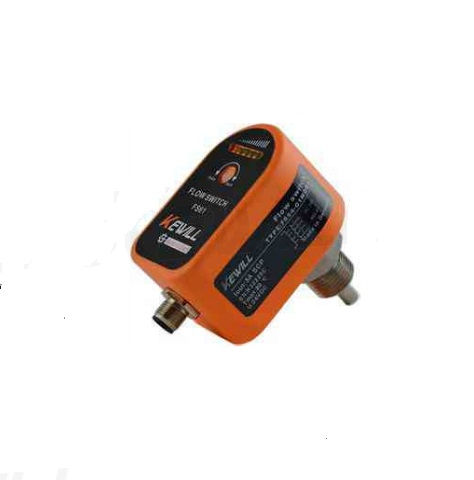

電廠流量控制器FS61-1/2MSPDT15通用型型流量監控器FS61系列原理結構:
FS61系列流量監控器是基于 熱交換原理設計，探頭內置發熱模塊以及感熱模塊,發熱模塊的熱消散與被測流體的流速密切相關，如果管道內沒有介質流動，感熱電路接收 到的信號是一個固定值;而當流體介質流過探頭時,感熱電路所接收到的信號隨介質的流速變化而變化，感熱電路將發熱模塊與感熱模塊的溫差信號轉化成電信號， 處理器再將其轉換成PNP/NPN/4～20mA/繼電器等信號輸出
電廠流量控制器FS61-1/2MSPDT15通用型型流量監控器FS61系列主要特點:
FS61系列流量監控器采用了廣泛應用于航空和汽車上的精密電子元器件，可靠穩定 的電路設計，使流量信號更加精準和穩定，目前已廣泛運用于鋼鐵、冶金 、制藥、化工行業。LED指示流速無可動部件,免維護多種傳感探頭長度可選。一種型號適用于多種管徑要求開關量連續可調幾乎無壓力損失整體。
FS61系列應用:
電廠流量控制器FS61-1/2MSPDT15氣液兩用，可用于氣體和液壓系統、循環水、切削液及潤滑油的斷流監測、以及泵的空轉保護 。
技術參數：
|
設定范圍: |
3～300cm/s( 水），3～300cm/s（油）200～3000cm/s（空氣） |
開關精度: |
±1~±10cm/s |
|
信號輸出: |
PNP，NPN，繼電器，兩路繼電器。模擬量（4～20mA） |
負載： |
電流:250mA ,繼電器:30VDC/5A,110VAC/5A,220VAC/5A |
|
預熱時間： |
開機后1分鐘工作 |
耗損電流： |
<60mA |
|
傳感器長度： |
15mm、20mm、30mm、40mm、60mm |
設定方式： |
電位器設定 |
|
工藝連接件： |
G1/2、G1/4外螺紋 |
介質溫度變化: |
≤4℃/s |
|
電源： |
24VDC、110VAC、220VAC |
響應時間： |
2(2～10)s |
|
電氣保護: |
反相，短路，過載保護 |
防護等級: |
IP67 |
|
介質溫度zui大變化率： |
300K/min |
輸出保護： |
反向/過載/短路 |
|
儲存溫度： |
-20~100℃ |
接線方式： |
M12接插件(電纜1米) |
|
材質: |
探頭:316L,本體:PVC |
工作壓力： |
100Bar |
