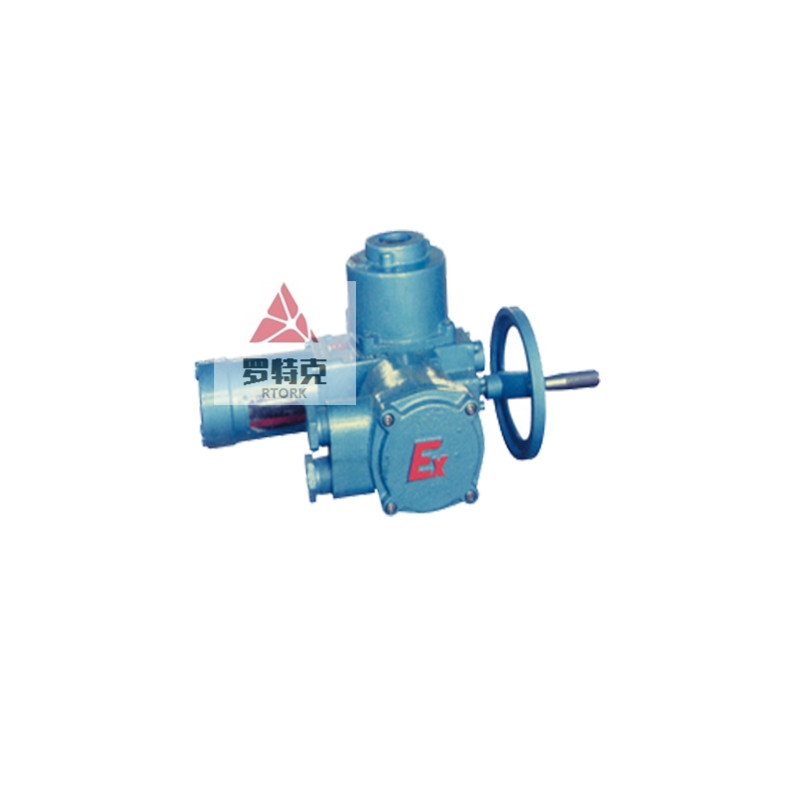

Q20-1B隔暴型閥門電動裝置
產品型式：Q或DQ表示部分回轉電動裝置。Q為一體結構DQ為疊加結構。
部分回轉隔爆型Q-B型電動裝置型號：
QB10，Q10-1B，QB20 ，Q20-1B ，QB30，Q30-1B，QB40，Q40-1B，QB60，Q60-1B， QB90 ，Q90-1B，QB120， Q120-1B，QB200，Q200-1B，Q10-0.5B ，Q20-0.5B，Q30-0.5B，Q4-0.5B，Q60-0.5B，Q90-0.5B Q120-0.5B Q200-0.5B ,Q300-0.5B,Q400-0.5B
組成機構：Q型電動裝置由專用電機、減速機構、行程控制機構、力矩控制機構、開度指示機構、手輪、機械限位和電氣部分等組成。
·
工作環境和主要技術參數
3.1電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；
單相220V、110V（50Hz、60Hz）
3.2工作環境
3.2.1環境溫度：-20~+60℃ （特殊訂貨 -40~+80℃）
3.2.2相對濕度：≤95%（25℃時）
3.2.3防護類型
3.2.3.1戶外型：用于無易燃、易爆和無腐蝕性介質的場所；
3.2.4防護等級：IP55（特殊訂貨IP65、IP67）
3.2.5工作制：短時10分鐘（特殊訂貨30分鐘）
DQ-B型）部分回轉電動裝置技術參數：
|
基座號 |
型號 |
輸出轉矩（N·m） |
最大閥桿直徑 |
手動速比 |
輸出轉速（r/min） |
|||||
|
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|||||
|
電機功率（KW） |
||||||||||
|
DQ-B1 |
DQ-B5 |
50 |
22 |
88 |
- |
0.03 |
- |
0.06 |
- |
- |
|
DQ-B10 |
100 |
0.03 |
0.06 |
0.09 |
0.09 |
0.18 |
0.18 |
|||
|
DQ-B20 |
200 |
28 |
0.06 |
0.09 |
0.12 |
0.12 |
0.25 |
0.25 |
||
|
DQ-B30 |
300 |
0.06 |
0.12 |
0.18 |
0.18 |
0.37 |
0.37 |
|||
|
DQ-B2 |
DQ-B60 |
600 |
42 |
74 |
0.18 |
0.18 |
0.25 |
0.25 |
0.55 |
0.55 |
|
DQ-B90 |
900 |
50 |
0.18 |
0.25 |
0.37 |
0.37 |
0.75 |
0.75 |
||
|
DQ-B120 |
1200 |
0.18 |
0.37 |
0.55 |
0.55 |
1.1 |
1.1 |
|||
|
DQ-B3 |
DQ-B200 |
2000 |
60 |
67 |
0.37 |
0.55 |
0.75 |
1.1 |
- |
- |
|
DQ-B250 |
2500 |
0.55 |
0.55 |
0.75 |
1.1 |
- |
- |
|||
|
DQ-B300 |
3000 |
0.55 |
0.75 |
1.1 |
- |
- |
- |
|||
|
DQ-B400 |
4000 |
0.55 |
0.75 |
- |
- |
- |
- |
|||
|
DQ-B500 |
5000 |
0.75 |
1.1 |
- |
- |
- |
- |
|||
