1、概述

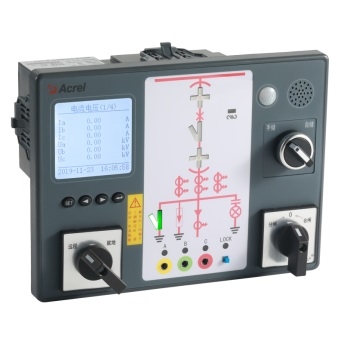

??ASD系列開關柜綜合測控裝置用于3～35kV戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。具有一次回路模擬圖及開關狀態指示，高壓帶電顯示，自動溫濕度控制，人體感應自動照明，語音提示，電參數測量及RS485通訊接口等眾多功能，集操作、顯示于一體。
2、型號說明
.jpg)
3、技術指標
|
技術參數 |
? |
指???? 標 |
|||
|
ASD320 |
ASD300 |
ASD200 |
ASD100 |
||
|
額定輸入 |
接線方式 |
—— |
3P3L或3P4L |
—— |
—— |
|
電壓 |
—— |
100V |
—— |
—— |
|
|
電流 |
—— |
5A |
—— |
—— |
|
|
頻率 |
—— |
50Hz |
—— |
—— |
|
|
準確度 |
電流、電壓 |
—— |
0.5級 |
—— |
—— |
|
有功功率、無功功率 |
—— |
0.5級 |
—— |
—— |
|
|
電能 |
—— |
0.5級 |
—— |
—— |
|
|
溫度 |
±1℃ |
±2℃ |
|||
|
相對濕度 |
±5% |
||||
|
輔助電源 |
裝置工作電源 |
AC90~270V? DC100~300V |
|||
|
加熱器電源 |
AC220V,AC100V |
||||
|
功耗 |
輔助電源 |
? |
≤6VA |
≤5VA |
|
|
電壓輸入 |
—— |
≤0.5VA |
—— |
—— |
|
|
電流輸入 |
—— |
≤1VA |
—— |
—— |
|
|
通訊 |
協議 |
Modbus-RTU |
—— |
||
|
波特率 |
2400、4800、9600、19200 |
—— |
|||
|
? |
測溫節點數 |
≤16點 |
—— |
—— |
|
|
? |
測溫精度 |
±2℃ |
—— |
—— |
|
|
? |
測溫范圍 |
-30℃~120℃ |
—— |
—— |
|
|
? |
接收與測量模塊之間數據傳輸距離 |
≤10米 |
—— |
—— |
|
|
? |
電池壽命 |
≥5年 |
—— |
—— |
|
|
平均無故障工作時間 |
≥50000小時 |
||||
4、功能配置
|
???????? 型號 功能項 |
ASD100 |
ASD200 |
ASD300 |
ASD320 |
|
產品圖片 |
|
|
|
|
|
一次模擬圖 |
■ |
■ |
■ |
■ |
|
語音提示 |
—— |
■ |
■ |
■ |
|
帶電顯示 |
■ |
■ |
■ |
■ |
|
溫濕度控制 |
??? ■(1路) |
?■(1路) |
? ■(1路) |
■(1路) |
|
人體感應探測器 |
—— |
—— |
■ |
■ |
|
操作旋鈕 |
—— |
□ |
□ |
□ |
|
主回路電力參數測量及顯示 |
—— |
—— |
■ |
—— |
|
RS485通訊接口 |
—— |
□ |
■ |
■ |
|
無線測溫 |
—— |
—— |
□ |
□ |
5、外形及尺寸（單位：mm）
5.1 ASD200、ASD300、ASD320開關柜中和測控裝置? ? ? ? ? ? ? ? ?
.jpg)
?
5.2?ASD100開關柜綜合測控裝置
.jpg)
6、接線端子
.jpg)
? ? 注：圖中所示接線端子及編號適用于ASD全系產品，部分端子因具體訂貨型號或可選功能可能不出現在產品實物上。
?
