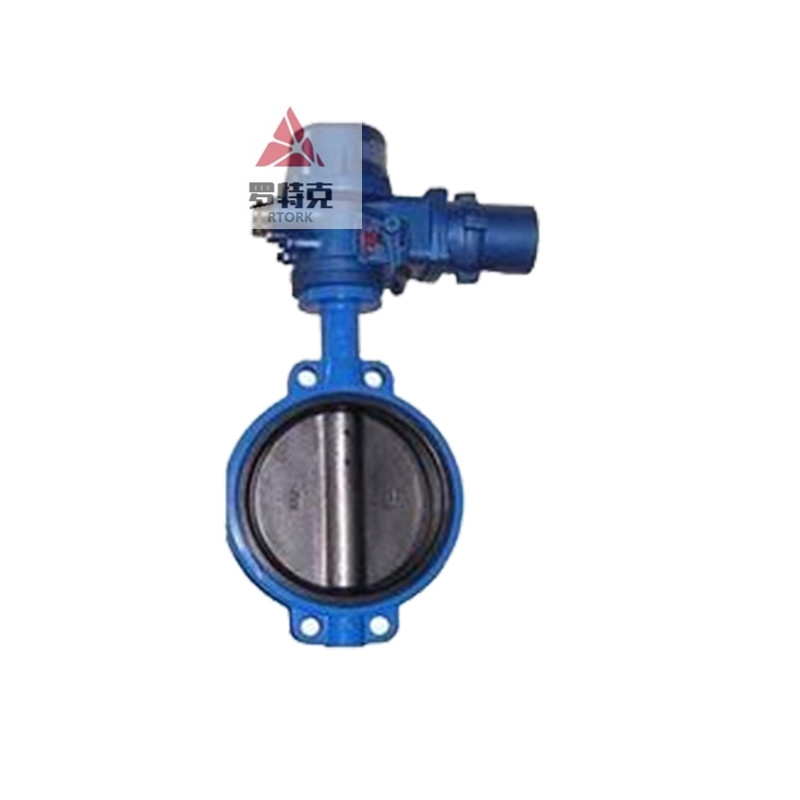

D941F-16 DN65法蘭式電動襯氟蝶閥
一、D941F-16 DN65法蘭式電動襯氟蝶閥產品特點
1：體積小、重量輕、操作輕巧、便于安裝、維修。
2：密封性能優良可靠、零泄漏,使用壽命長。
3：結構簡單,開關迅速,90°旋轉啟閉。
4：流量特性趨于直線,調節性能。
5：可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。
6：更換零件襯里材質可適用于各種介質。
7：可根據用戶要求配置氣動、電動裝置,滿足遙控和程控的需要。
二、D941F-16 DN65法蘭式電動襯氟蝶閥產品概述
D941F4-16型蝸桿傳動襯氟蝶閥適用于各種不同類型工業管道中液體和氣體（包括蒸汽）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸強堿、等具有強腐蝕性的介質。
三：電動襯氟蝶閥主要外型：
D941電動襯氟蝶閥是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流用。
蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。
蝶閥全開到全關通常是小于90°，蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。
工業專用蝶閥的特點能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。
大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。蝶閥的開度與流量之間的關系，基本上呈線性比例變化。如果用于控制流量，其流量特性與配管的流阻也有密切關系，如兩條管道安裝閥門口徑、形式等全相同，而管道損失系數不同，閥門的流量差別也會很大。
如果該襯氟閥門處于節流幅度較大狀態，閥板的背面容易發生氣蝕，有損壞閥門的可能，一般均在15°外使用。
電動襯氟蝶閥處于中開度時，閥體與蝶板前端形成的開口形狀以閥軸為中心，兩側形成完成不同的狀態，一側的蝶板前端順流水方向而動，另一側逆流水方向而動，因此，一側閥體與閥板形成似噴嘴形開口，另一側類似節流孔形開口，噴嘴側比節流側流速快的多，而節流側閥門下面會產生負壓，往往會出現橡膠密封件脫落。
電動襯氟蝶閥操作力矩，因開度及閥門啟閉方向不同其值各異，臥式蝶閥，特別是大口徑閥，由于水深，閥軸上、下水頭差所產生的力矩也不容忽視。另外，閥門進口側裝置彎頭時，形成偏流，力矩會有增加。閥門處于中間開度時，由于水流動力矩起作用，操作機構需要自鎖.
電動蝶閥型號有：
D941F-16 DN32，D941F-16 DN50，D941F-16 DN65，電動碟閥D941F-16 DN80，D941F-16 DN100
D941F-16 DN125，D941F-16 DN150
